2sd1682

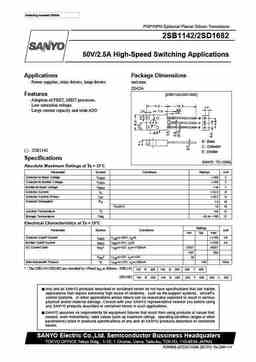

Ordering number:2060A PNP/NPN Epitaxial Planar Silicon Transistors 2SB1142/2SD1682 50V/2.5A High-Speed Switching Applications Applications Package Dimensions · Power supplies, relay drivers, lamp drivers. unit:mm 2042A Features [2SB1142/2SD1682] · Adoption of FBET, MBIT processes. · Low saturation voltage. · Large current capacity and wide ASO. B : Base C : Collector ( ) : 2SB1142 E : Emitter Specifications SANYO : TO-126ML Absolute Maximum Ratings at Ta = 25?C Parameter Symbol Conditions Ratings Unit Collector-to-Base Voltage VCBO (–)60 V Collector-to-Emitter Voltage VCEO (–)50 V Emitter-to-Base Voltage VEBO (–)6 V Collector Current IC (–)2.5 A Collector Current (Pulse) ICP (–)5.0 A Collector Dissipation PC 1.5 W Tc=25?C 10 W Junction Temperature Tj 150 ?C S
