2sd2568

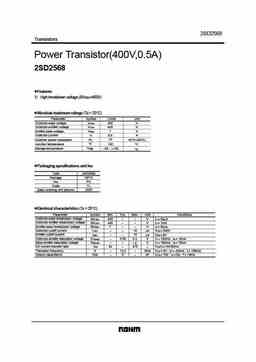

2SD2568 Transistors Power Transistor(400V,0.5A) 2SD2568 Features 1) High breakdown voltage.(BVCEO=400V) Absolute maximum ratings (Ta = 25°C) Parameter Symbol Limits Unit Collector-base voltage VCBO 400 V Collector-emitter voltage VCEO 400 V Emitter-base voltage VEBO 7 V Collector current IC 0.5 A 10 Collector power dissipation PC W(Tc=25°C) Junction temperature Tj 150 °C Storage temperature Tstg -55 ? +150 °C Packaging specifications and hFE Type 2SD2568 Package CPT3 hFE PQ Code TL Basic ordering unit (pieces) 2500 Electrical characteristics (Ta = 25°C) Parameter Symbol Min. Typ. Max. Unit Conditions Collector-base breakdown voltage BVCBO 400 - - V IC = 50µA Collector-emitter breakdown voltage BVCEO 400 - - V IC = 1mA Emitter-base breakdown voltage BVEBO 7
