sd103n_r_series

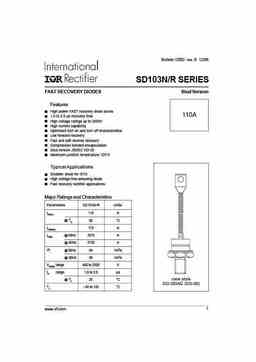

Bulletin I2062 rev. B 12/96 SD103N/R SERIES FAST RECOVERY DIODES Stud Version Features High power FAST recovery diode series 110A 1.0 to 2.0 µs recovery time High voltage ratings up to 2500V High current capability Optimized turn on and turn off characteristics Low forward recovery Fast and soft reverse recovery Compression bonded encapsulation Stud version JEDEC DO-30 Maximum junction temperature 125°C Typical Applications Snubber diode for GTO High voltage free-wheeling diode Fast recovery rectifier applications Major Ratings and Characteristics Parameters SD103N/R Units IF(AV) 110 A @ TC 85 °C IF(RMS) 173 A IFSM @ 50Hz 3570 A @ 60Hz 3730 A I2t @ 50Hz 64 KA2s @ 60Hz 58 KA2s VRRM range 400 to 2500 V trr range 1.0 to 2.0 µs case style @ TJ 25 °C DO-205AC (DO
