МДТ7-3-16-10 SCR-module Spec

МДТ7-3-16-10 ELECTRICAL SPECIFICATIONS



   Type: SCR-module
   Maximum repetitive peak and off-state voltage (V_DRM): 400 V
   Maximum average on-state current (I_T(AVR)): 200 A
   Maximum RMS on-state current (I_T(RMS)): 314 A
   Non repetitive surge peak on-state current (I_TSM): 5500 A
   Critical repetitive rate of rise of on-state current (dI/dt): 200 A/µs
   Critical rate of rise of off-state voltage (dV/dt): 1000 V/µs
   Maximum operating junction and storage temperature range (T_stg, T_j): -40..125 °C
   Junction to ambient thermal resistance (R_TH(j-a)): 0.76 K/W
   Junction to case thermal resistance (R_TH(j-c)): 0.13 K/W
   Triggering gate voltage (V_GT): 3 V
   Peak on-state voltage drop (V_TM): 1.65 V
   Triggering gate current (I_GT): 180 mA
   Holding current (I_H): 160 mA



МДТ7-3-16-10 Replacements

Type
	< PGM <		W
	< VDRM <		V
	< IT(AVR) <		A
	< IT(RMS) <		A
	< ITSM <		A
	< dI/dt <		A/µs
	< dV/dt <		V/µs
Tstg, Tj	>		°C
RTH(j-a)	<		K/W
RTH(j-c)	<		K/W
VGT	<		V
VTM	<		V
IGT	<		mA
IH	<		mA
Package			+ similar ones

 SEARCH - Replacements for SCR and Triac



МДТ7-3-16-10 Spec

Page #1

Page #2

Description

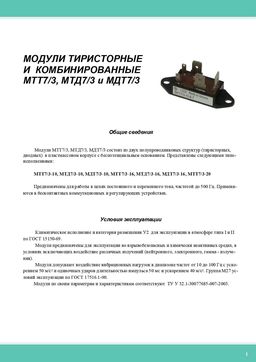

МОДУЛИ ТИРИСТОРНЫЕ И КОМБИНИРОВАННЫЕ МТТ7/3, МТД7/3 и МДТ7/3 Общие сведения Модули МТТ7/3, МТД7/3, МДТ7/3 состоят из двух полупроводниковых структур (тиристорных, диодных) в пластмассовом корпусе с беспотенциальным основанием. Представлены следующими типо- исполнениями:
