View 2n3904 datasheet:

2n39042n3904

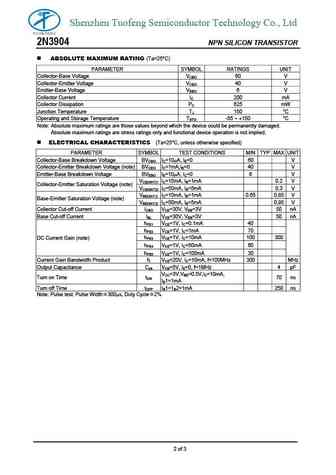

Shenzhen Tuofeng Semiconductor Technology Co., Ltd 2N3904 NPN SILICON TRANSISTOR NPN GENERAL PURPOSE AMPLIFIER FEATURES * Collector-Emitter Voltage: VCEO=40V * Collector Dissipation: PC(MAX)=625mW * Complementary to 2N3906 Lead-free: 2N3904L Halogen-free:2N3904G ORDERING INFORMATION Ordering Number Pin Assignment Package Packing Normal Lead Free Plating Halogen Free 1 2 32N3904-T92-B 2N3904L-T92-B 2N3904G-T92-B TO-92 E B C Tape Box2N3904-T92-K 2N3904L-T92-K 2N3904G-T92-K TO-92 E B C Bulk1 of 3 Shenzhen Tuofeng Semiconductor Technology Co., Ltd 2N3904 NPN SILICON TRANSISTOR ABSOLUTE MAXIMUM RATING (Ta=25) PARAMETER SYMBOL RATINGS UNITCollector-Base Voltage VCBO 60 VCollector-Emitter Voltage VCEO 40 VEmitter-Base Voltage VEBO 6 VCollector Current IC 200 mACollector Dissipation PC 625 mWJunction Temperature TJ 150 Opera
