View bsr13 bsr14 datasheet:

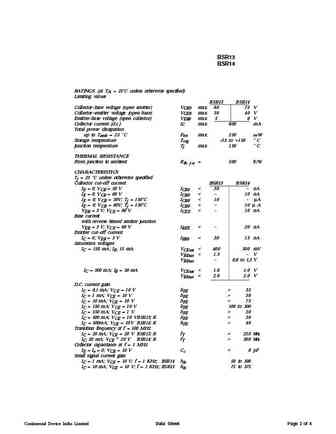

bsr13_bsr14bsr13_bsr14

Continental Device India LimitedAn ISO/TS 16949, ISO 9001 and ISO 14001 Certified CompanySOT-23 Formed SMD Package BSR13BSR14SILICON PLANAR EPITAXIAL TRANSISTORSNPN silicon transistorsMarkingBSR13 = U7BSR14 = U8Pin configuration1 = BASE2 = EMITTER3 = COLLECTOR312ABSOLUTE MAXIMUM RATINGSBSR13 BSR14Collectorbase voltage (open emitter) VCB0 max. 60 75 VCollectoremitter voltage (open base) VCE0 max. 30 40 VEmitterbase voltage (open collector) VEB0 max. 5 6 VCollector current (d.c.) IC max. 800 mATotal power dissipation up to Tamb = 25 C Ptot max. 250 mWJunction temperature Tj max. 150 CD.C. current gainIC = 150 mA; VCE = 10 V hFE 100 to 300IC = 500 mA; VCE = 10 V hFE > 30 40= Transition frequency at f 100 MHz IC = 20 mA; VCE = 20 V fT > 250 300 MHzContinental Device India Limited Data Sheet Page 1 of 4BSR13
