View mje13002 13003 datasheet:

mje13002_13003mje13002_13003

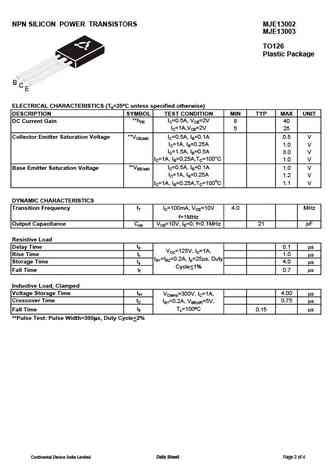

Continental Device India LimitedAn ISO/TS 16949, ISO 9001 and ISO 14001 Certified CompanyNPN EPITAXIAL SILICON POWER TRANSISTORS MJE13002MJE13003TO-126 Plastic PackageSuitable for Switching Regulators, Inverters, Motor Control Solenoid/Relay Drivers andDeflection CircuitsABSOLUTE MAXIMUM RATINGSDESCRIPTION SYMBOL MJE13002 MJE13003 UNITVCEO(sus)Collector Emitter Voltage 300 400 VVCEVCollector Emitter Voltage 600 700 VEmitter Base Voltage VEBO 9.0 VCollector Current Continuous IC 1.5 A*ICMPeak 3.0 ABase Current Continuous IB 0.75 APeak *IBM 1.5 AEmitter Current Continuous IE 2.25 A*IEMPeak 4.5 ATotal Power Dissipation @ Ta=25C PD 1.4 WDerate Above 25C 11.2 mW/ CTotal Power Dissipation @ TC=25C PD 40 WDerate Above 25C 320 mW/ COperating And Storage Junction Tj, Tstg - 65 to 150 CTemperature RangeTHERMAL RESISTANC
