View mje13006 07 datasheet:

mje13006_07mje13006_07

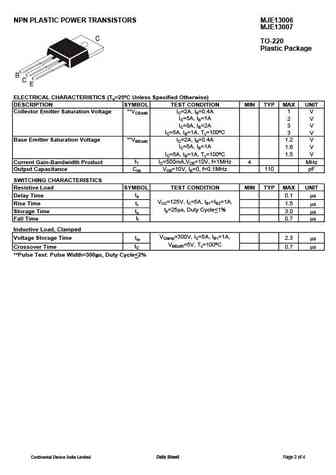

Continental Device India LimitedAn ISO/TS 16949, ISO 9001 and ISO 14001 Certified CompanyNPN PLASTIC POWER TRANSISTORS MJE13006MJE13007TO-220Plastic PackageSwitchmode Series NPN Silicon Power TransistorsABSOLUTE MAXIMUM RATINGS DESCRIPTION SYMBOL MJE13006 MJE13007 UNITCollector Emitter Sustaining Voltage VCEO (sus) 300 400 VCollector Emitter Voltage VCEV 600 700 VVEBOEmitter Base Voltage 9 VCollector Current Continuous IC 8 A*Peak ICM 16 ABase Current Continuous IB 4 AIBM*Peak 8 AEmitter Current Continuous IE 12 AIEM*Peak 24 APower Dissipation upto Ta=25C PD 2 WDerate above=25C 16 mW/CPower Dissipation upto Tc=25C PD 80 WDerate above=25C 640 mW/COperating And Storage Junction Tj, Tstg- 65 to +150 CTemperature Range* Pulse Test: Pulse Width =5ms, Duty Cycle
