STI300N4F6 MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características

   Número de Parte: STI300N4F6
   Código: 300N4F6
   Tipo de FET: MOSFET
   Polaridad de transistor: N

ESPECIFICACIONES MÁXIMAS

   Pdⓘ - Máxima disipación de potencia: 300 W
   |Vds|ⓘ - Voltaje máximo drenador - fuente: 40 V
   |Vgs|ⓘ - Voltaje máximo fuente - puerta: 20 V
   |Id|ⓘ - Corriente continua de drenaje: 160 A
   Tjⓘ - Temperatura máxima de unión: 175 °C

CARACTERÍSTICAS ELÉCTRICAS

   |Vgs(th)|ⓘ - Tensión umbral entre puerta y fuente: 4 V
   Qgⓘ - Carga de la puerta: 240 nC
   trⓘ - Tiempo de subida: 98 nS
   Cossⓘ - Capacitancia de salida: 1870 pF
   Rds(on)ⓘ - Resistencia estado encendido drenaje a fuente: 0.0022 Ohm
   Paquete / Cubierta: I2PAK

Búsqueda de reemplazo de MOSFET STI300N4F6

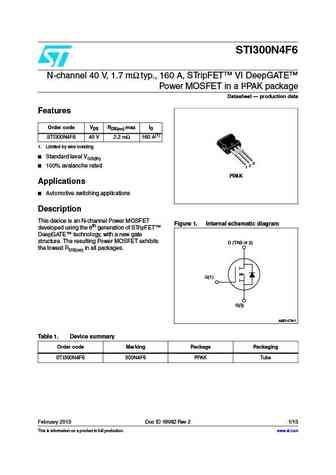

STI300N4F6 Datasheet (PDF)

..1. Size:777K st
sti300n4f6.pdf

STI300N4F6N-channel 40 V, 1.7 m typ., 160 A, STripFET VI DeepGATEPower MOSFET in a IPAK packageDatasheet production dataFeaturesOrder code VDS RDS(on) max IDSTI300N4F6 40 V 2.2 m 160 A(1)1. Limited by wire bonding Standard level VGS(th)32 100% avalanche rated1IPAKApplications Automotive switching applicationsDescriptionThis device is
