DKG1020 Todos los transistores



DKG1020 MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características


   Número de Parte: DKG1020
   Tipo de FET: MOSFET
   Polaridad de transistor: N

ESPECIFICACIONES MÁXIMAS

   Pdⓘ - Máxima disipación de potencia: 40 W
   |Vds|ⓘ - Voltaje máximo drenador - fuente: 100 V
   |Vgs|ⓘ - Voltaje máximo fuente - puerta: 20 V
   |Id|ⓘ - Corriente continua de drenaje: 20 A
   Tjⓘ - Temperatura máxima de unión: 150 °C

CARACTERÍSTICAS ELÉCTRICAS


   trⓘ - Tiempo de subida: 140 nS
   Cossⓘ - Capacitancia de salida: 210 pF
   Rds(on)ⓘ - Resistencia estado encendido drenaje a fuente: 0.052 Ohm
   Paquete / Cubierta: TO252


 Búsqueda de reemplazo de DKG1020 MOSFET

   - Selección ⓘ de transistores por parámetros



DKG1020 Datasheet (PDF)

 ..1. Size:460K  sanken-ele
 dkg1020.pdf pdf_icon

DKG1020

http://www.sanken-ele.co.jp SANKEN ELECTRIC DKG1020 Aug. 2011 Features Package TO252 Low on-state resistance Built-in gate protection diode SMD PKG Applications DC / DC converter Key Specifications Switching V(BR)DSS =100V (ID=100uA) R =52 m max. (VGS=10V, ID=10A) DS(ON)Internal Equivalent Circuit R =59 m max. (VGS=4.5V, ID=10A)

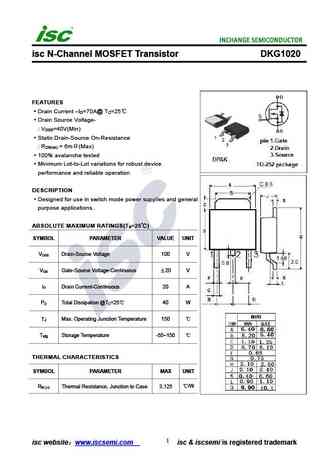

 ..2. Size:265K  inchange semiconductor
 dkg1020.pdf pdf_icon

DKG1020

isc N-Channel MOSFET Transistor DKG1020FEATURESDrain Current I =70A@ T =25D CDrain Source Voltage-: V =40V(Min)DSSStatic Drain-Source On-Resistance: R = 6m(Max)DS(on)100% avalanche testedMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationDESCRIPTIONDesigned for use in switch mode power supplies and generalpurpose ap
