CS138 Todos los transistores



CS138 MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características


   Número de Parte: CS138
   Tipo de FET: MOSFET
   Polaridad de transistor: N

ESPECIFICACIONES MÁXIMAS

   Pdⓘ - Máxima disipación de potencia: 0.36 W
   |Vds|ⓘ - Voltaje máximo drenador - fuente: 50 V
   |Vgs|ⓘ - Voltaje máximo fuente - puerta: 20 V
   |Id|ⓘ - Corriente continua de drenaje: 0.2 A
   Tjⓘ - Temperatura máxima de unión: 150 °C

CARACTERÍSTICAS ELÉCTRICAS


   Rds(on)ⓘ - Resistencia estado encendido drenaje a fuente: 3.5 Ohm
   Paquete / Cubierta: SMD-0.1


 Búsqueda de reemplazo de CS138 MOSFET

   - Selección ⓘ de transistores por parámetros

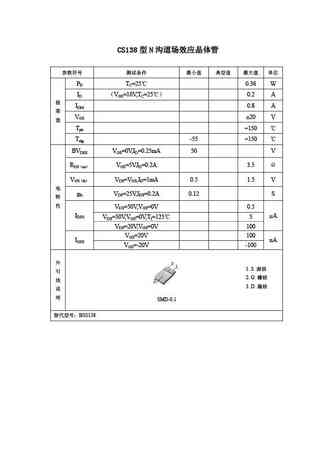

CS138 Datasheet (PDF)

 ..1. Size:58K  china
 cs138.pdf pdf_icon

CS138

CS138N PD TC=25 0.36 WID VGS=10V,TC=25 0.2 AIDM 0.8 AVGS 20 V Tjm +150 Tstg -55 +150 BVDSS VGS=0V,ID=0.25mA 50 VRDS on VGS=5V,ID=0.2A 3.5 VGS th VDS=VGS,ID=1mA 0.5 1.5 Vgfs VDS=25V,IDS=0.2A 0.12 S VDS=50V,VGS=0V 0
