JMSH0606PU Todos los transistores



JMSH0606PU MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características


   Número de Parte: JMSH0606PU
   Tipo de FET: MOSFET
   Polaridad de transistor: N

ESPECIFICACIONES MÁXIMAS

   Pdⓘ - Máxima disipación de potencia: 30 W
   |Vds|ⓘ - Voltaje máximo drenador - fuente: 60 V
   |Vgs|ⓘ - Voltaje máximo fuente - puerta: 20 V
   |Id|ⓘ - Corriente continua de drenaje: 55 A
   Tjⓘ - Temperatura máxima de unión: 150 °C

CARACTERÍSTICAS ELÉCTRICAS


   trⓘ - Tiempo de subida: 28 nS
   Cossⓘ - Capacitancia de salida: 814 pF
   Rds(on)ⓘ - Resistencia estado encendido drenaje a fuente: 0.0059 Ohm
   Paquete / Cubierta: PDFN3X3-8L


 Búsqueda de reemplazo de JMSH0606PU MOSFET

   - Selección ⓘ de transistores por parámetros



JMSH0606PU Datasheet (PDF)

 ..1. Size:1234K  jiejie micro
 jmsh0606pu.pdf pdf_icon

JMSH0606PU

60V, 55A, 4.5m N-channel Power SGT MOSFETJMSH0606PUProduct SummaryFeatures Excellent RDS(ON) and Low Gate ChargeParametersValue Unit 100% UIS TestedVDSS 60 V 100% Vds TestedVGS(th)_Typ 3.0 V Halogen-free; RoHS-compliantID(@VGS=10V) 55 A Pb-free platingRDS(ON)_Typ(@VGS=10V 4.5 mWApplications Load Switch PWM Application Power Managem

 5.1. Size:1201K  jiejie micro
 jmsh0606pgq.pdf pdf_icon

JMSH0606PU

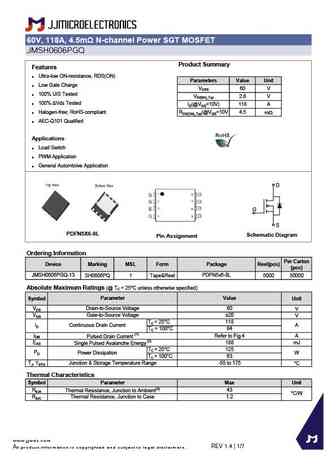

60V, 118A, 4.5m N-channel Power SGT MOSFETJMSH0606PGQProduct SummaryFeatures Ultra-low ON-resistance, RDS(ON)Parameters Value Unit Low Gate ChargeVDSS 60 V 100% UIS TestedVGS(th)_Typ 2.8 V 100% Vds TestedID(@VGS=10V) 118 A Halogen-free; RoHS-compliant RDS(ON)_Typ(@VGS=10V 4.5 mW AEC-Q101 QualifiedApplications Load Switch PWM Applicatio

 5.2. Size:1179K  jiejie micro
 jmsh0606pgd.pdf pdf_icon

JMSH0606PU

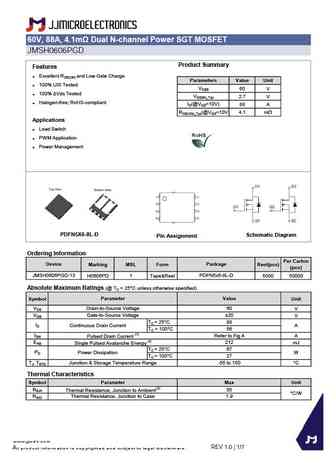

60V, 88A, 4.1m Dual N-channel Power SGT MOSFETJMSH0606PGDProduct SummaryFeatures Excellent RDS(ON) and Low Gate ChargeParametersValue Unit 100% UIS TestedVDSS 60 V 100% Vds TestedVGS(th)_Typ 2.7 V Halogen-free; RoHS-compliantID(@VGS=10V) 88 ARDS(ON)_Typ(@VGS=10V 4.1 mWApplications Load Switch PWM Application Power ManagementPDFN5X6-8L

 5.3. Size:1255K  jiejie micro
 jmsh0606pc.pdf pdf_icon

JMSH0606PU

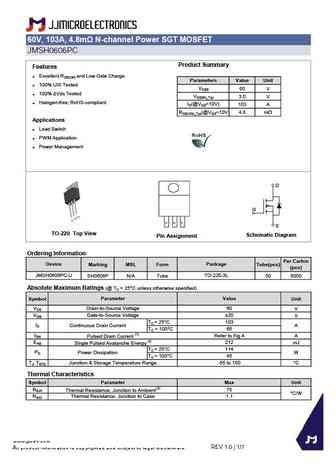

60V, 103A, 4.8m N-channel Power SGT MOSFETJMSH0606PCProduct SummaryFeatures Excellent RDS(ON) and Low Gate ChargeParametersValue Unit 100% UIS TestedVDSS 60 V 100% Vds TestedVGS(th)_Typ 3.0 V Halogen-free; RoHS-compliantID(@VGS=10V) 103 ARDS(ON)_Typ(@VGS=10V 4.8 mWApplications Load Switch PWM Application Power ManagementDG STO-2

MOSTRAR MÁS

Otros transistores... JMSH0606AKQ , JMSH0606AU , JMSH0606PC , JMSH0606PG , JMSH0606PGD , JMSH0606PGDQ , JMSH0606PGQ , JMSH0606PK , IRFP064N , JMSH1008AC , JMSH1008AE , JMSH1008AG , JMSH1008AGQ , JMSH1008AKQ , JMSH1008PC , JMSH1008PE , JMSH1008PG .
