JMSL0310AU Todos los transistores



JMSL0310AU MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características


   Número de Parte: JMSL0310AU
   Tipo de FET: MOSFET
   Polaridad de transistor: N

ESPECIFICACIONES MÁXIMAS

   Pdⓘ - Máxima disipación de potencia: 28 W
   |Vds|ⓘ - Voltaje máximo drenador - fuente: 30 V
   |Vgs|ⓘ - Voltaje máximo fuente - puerta: 20 V
   |Id|ⓘ - Corriente continua de drenaje: 60 A
   Tjⓘ - Temperatura máxima de unión: 150 °C

CARACTERÍSTICAS ELÉCTRICAS


   trⓘ - Tiempo de subida: 2.5 nS
   Cossⓘ - Capacitancia de salida: 739 pF
   Rds(on)ⓘ - Resistencia estado encendido drenaje a fuente: 0.005 Ohm
   Paquete / Cubierta: PDFN3X3-8L


 Búsqueda de reemplazo de JMSL0310AU MOSFET

   - Selección ⓘ de transistores por parámetros



JMSL0310AU Datasheet (PDF)

 ..1. Size:296K  jiejie micro
 jmsl0310au.pdf pdf_icon

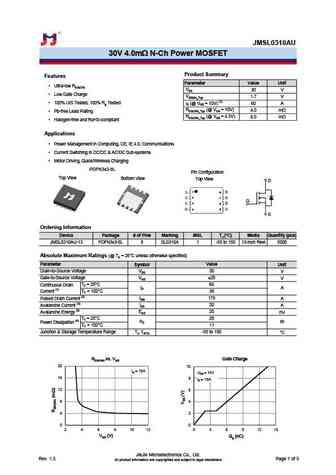

JMSL0310AU

JMSL0310AU30V 4.0m N-Ch Power MOSFETProduct SummaryFeaturesParameter Value Unit Ultra-low RDS(ON) VDS30 V Low Gate Charge VGS(th)_Typ1.7 V 100% UIS Tested, 100% Rg Tested ID (@ VGS = 10V) (1) 60 A RDS(ON)_Typ (@ VGS = 10V)4.0 m Pb-free Lead Plating RDS(ON)_Typ (@ VGS = 4.5V)6.0 m Halogen-free and RoHS-compliantApplications Power

 7.1. Size:276K  jiejie micro
 jmsl0315av.pdf pdf_icon

JMSL0310AU

JMSL0315AV30V 7.2m N-Ch Power MOSFETProduct SummaryFeaturesParameter Value Unit Low RDS(ON) VDS30 V Low Gate Charge VGS(th)_Typ1.6 V 100% UIS Tested, 100% Rg Tested ID (@ VGS = 10V) (1) 22 A Pb-free Lead Plating RDS(ON)_Typ (@ VGS = 10V)7.2 m RDS(ON)_Typ (@ VGS = 4.5V)10.5 m Halogen-free and RoHS-compliantApplications Power Manage

 7.2. Size:303K  jiejie micro
 jmsl0315au.pdf pdf_icon

JMSL0310AU

JMSL0315AU30V 7.0m N-Ch Power MOSFETProduct SummaryFeaturesParameter Value Unit Ultra-low RDS(ON) VDS30 V 100% UIS Tested, 100% Rg Tested VGS(th)_Typ1.7 V Pb-free Lead Plating ID (@ VGS = 10V) (1) 43 A Halogen-free and RoHS-compliant RDS(ON)_Typ (@ VGS = 10V)7.0 m RDS(ON)_Typ (@ VGS = 4.5V)10.6 mApplications Power Mgmt. in Computing, C

 7.3. Size:307K  jiejie micro
 jmsl0315apd.pdf pdf_icon

JMSL0310AU

JMSL0315APD30V 9.5m Dual N-Ch Power MOSFETProduct SummaryFeaturesParameter Value Unit Low RDS(ON) VDS30 V Low Gate Charge VGS(th)_Typ1.6 V 100% UIS Tested, 100% Rg Tested ID (@ VGS = 10V) (1) 12.4 A RDS(ON)_Typ (@ VGS = 10V) Pb-free Lead Plating 9.5 m RDS(ON)_Typ (@ VGS = 4.5V)12.3 m Halogen-free and RoHS-compliantApplications Mot
