JMPL0648PKQ Todos los transistores



JMPL0648PKQ MOSFET Equivalente. Reemplazo. Hoja de especificaciones. Principales características

Número de Parte: JMPL0648PKQ

Tipo de FET: MOSFET

Polaridad de transistor: P

ESPECIFICACIONES MÁXIMAS

Pdⓘ - Máxima disipación de potencia: 44 W

|Vds|ⓘ - Voltaje máximo drenador-fuente: 60 V

|Vgs|ⓘ - Voltaje máximo fuente-puerta: 20 V

|Id|ⓘ - Corriente continua de drenaje: 22 A

Tjⓘ - Temperatura máxima de unión: 175 °C

CARACTERÍSTICAS ELÉCTRICAS

trⓘ - Tiempo de subida: 2 nS

Cossⓘ - Capacitancia de salida: 174 pF

RDSonⓘ - Resistencia estado encendido drenaje a fuente: 0.046 Ohm

Encapsulados: TO252

 Búsqueda de reemplazo de JMPL0648PKQ MOSFET

- Selecciónⓘ de transistores por parámetros

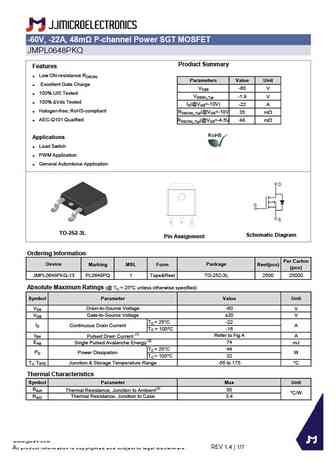

JMPL0648PKQ datasheet

 ..1. Size:1379K  jiejie micro
 jmpl0648pkq.pdf pdf_icon

JMPL0648PKQ

-60V, -22A, 48m P-channel Power SGT MOSFET JMPL0648PKQ Product Summary Features Low ON-resistance RDS(ON) Parameters Value Unit Excellent Gate Charge VDSS -60 V 100% UIS Tested VGS(th)_Typ -1.9 V 100% Vds Tested ID(@VGS=-10V) -22 A Halogen-free; RoHS-compliant RDS(ON)_Typ(@VGS=-10V 35 mW AEC-Q101 Qualified RDS(ON)_Typ(@VGS=-4.5V 48 mW Applications

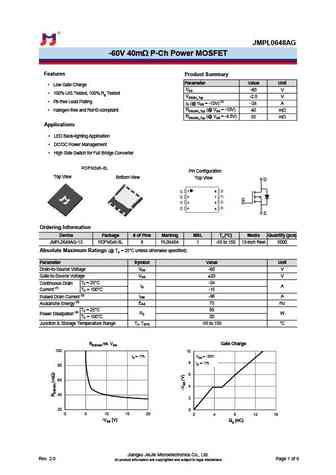

 6.1. Size:355K  jiejie micro
 jmpl0648ag.pdf pdf_icon

JMPL0648PKQ

JMPL0648AG -60V 40m P-Ch Power MOSFET Features Product Summary Parameter Value Unit Low Gate Charge VDS -60 V 100% UIS Tested, 100% Rg Tested VGS(th)_Typ -2.0 V Pb-free Lead Plating ID (@ VGS = -10V) (1) -24 A RDS(ON)_Typ (@ VGS = -10V) Halogen-free and RoHS-compliant 40 m RDS(ON)_Typ (@ VGS = -4.5V) 55 m Applications LED Back-lighting Applica

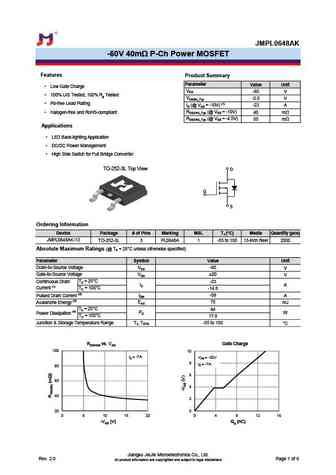

 6.2. Size:389K  jiejie micro
 jmpl0648ak.pdf pdf_icon

JMPL0648PKQ

JMPL0648AK -60V 40m P-Ch Power MOSFET Features Product Summary Parameter Value Unit Low Gate Charge VDS -60 V 100% UIS Tested, 100% Rg Tested VGS(th)_Typ -2.0 V Pb-free Lead Plating ID (@ VGS = -10V) (1) -23 A RDS(ON)_Typ (@ VGS = -10V) Halogen-free and RoHS-compliant 40 m RDS(ON)_Typ (@ VGS = -4.5V) 55 m Applications LED Back-lighting Applica

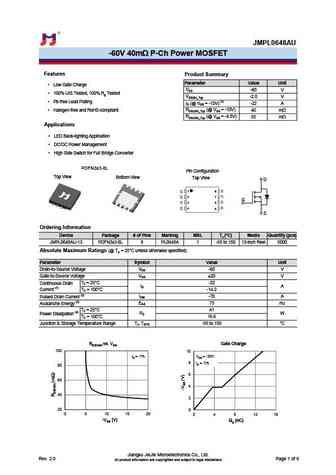

 6.3. Size:356K  jiejie micro
 jmpl0648au.pdf pdf_icon

JMPL0648PKQ

JMPL0648AU -60V 40m P-Ch Power MOSFET Features Product Summary Parameter Value Unit Low Gate Charge VDS -60 V 100% UIS Tested, 100% Rg Tested VGS(th)_Typ -2.0 V Pb-free Lead Plating ID (@ VGS = -10V) (1) -22 A RDS(ON)_Typ (@ VGS = -10V) Halogen-free and RoHS-compliant 40 m RDS(ON)_Typ (@ VGS = -4.5V) 55 m Applications LED Back-lighting Applica

MOSTRAR MÁS
