JMSL0611PG Todos los transistores



JMSL0611PG MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características


   Número de Parte: JMSL0611PG
   Tipo de FET: MOSFET
   Polaridad de transistor: N

ESPECIFICACIONES MÁXIMAS

   Pdⓘ - Máxima disipación de potencia: 104 W
   |Vds|ⓘ - Voltaje máximo drenador - fuente: 60 V
   |Vgs|ⓘ - Voltaje máximo fuente - puerta: 20 V
   |Id|ⓘ - Corriente continua de drenaje: 69 A
   Tjⓘ - Temperatura máxima de unión: 150 °C

CARACTERÍSTICAS ELÉCTRICAS


   trⓘ - Tiempo de subida: 18 nS
   Cossⓘ - Capacitancia de salida: 350 pF
   Rds(on)ⓘ - Resistencia estado encendido drenaje a fuente: 0.0118 Ohm
   Paquete / Cubierta: PDFN5X6-8L


 Búsqueda de reemplazo de JMSL0611PG MOSFET

   - Selección ⓘ de transistores por parámetros



JMSL0611PG Datasheet (PDF)

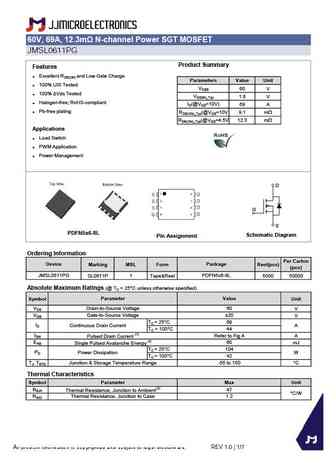

 ..1. Size:1271K  jiejie micro
 jmsl0611pg.pdf pdf_icon

JMSL0611PG

60V, 69A, 12.3m N-channel Power SGT MOSFETJMSL0611PGProduct SummaryFeatures Excellent RDS(ON) and Low Gate ChargeParametersValue Unit 100% UIS TestedVDSS 60 V 100% Vds TestedVGS(th)_Typ 1.8 V Halogen-free; RoHS-compliantID(@VGS=10V) 69 A Pb-free platingRDS(ON)_Typ(@VGS=10V 9.1 mWRDS(ON)_Typ(@VGS=4.5V 12.3 mWApplications Load Switch PW

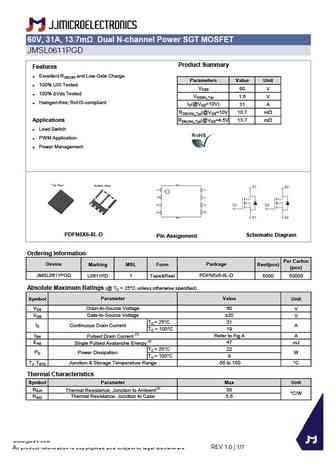

 0.1. Size:1307K  jiejie micro
 jmsl0611pgd.pdf pdf_icon

JMSL0611PG

60V, 31A, 13.7m Dual N-channel Power SGT MOSFETJMSL0611PGDProduct SummaryFeatures Excellent RDS(ON) and Low Gate ChargeParametersValue Unit 100% UIS TestedVDSS 60 V 100% Vds TestedVGS(th)_Typ 1.6 V Halogen-free; RoHS-compliantID(@VGS=10V) 31 ARDS(ON)_Typ(@VGS=10V 10.7 mWApplications RDS(ON)_Typ(@VGS=4.5V 13.7 mW Load Switch PWM Application

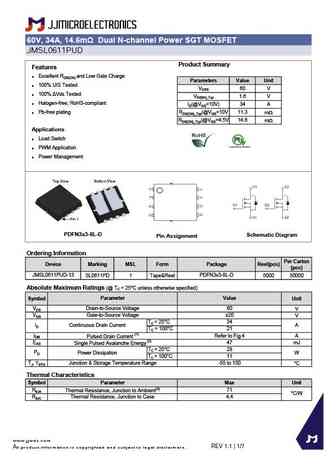

 5.1. Size:1379K  jiejie micro
 jmsl0611pud.pdf pdf_icon

JMSL0611PG

60V, 34A, 14.6m Dual N-channel Power SGT MOSFETJMSL0611PUDProduct SummaryFeatures Excellent RDS(ON) and Low Gate ChargeParameters Value Unit 100% UIS TestedVDSS 60 V 100% Vds TestedVGS(th)_Typ 1.6 V Halogen-free; RoHS-compliantID(@VGS=10V) 34 A Pb-free plating RDS(ON)_Typ(@VGS=10V 11.3 mWRDS(ON)_Typ(@VGS=4.5V 14.6 mWApplications Load Switch

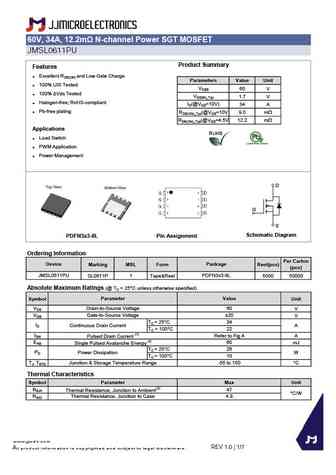

 5.2. Size:1234K  jiejie micro
 jmsl0611pu.pdf pdf_icon

JMSL0611PG

60V, 34A, 12.2m N-channel Power SGT MOSFETJMSL0611PUProduct SummaryFeatures Excellent RDS(ON) and Low Gate ChargeParametersValue Unit 100% UIS TestedVDSS 60 V 100% Vds TestedVGS(th)_Typ 1.7 V Halogen-free; RoHS-compliantID(@VGS=10V) 34 A Pb-free platingRDS(ON)_Typ(@VGS=10V 9.0 mWRDS(ON)_Typ(@VGS=4.5V 12.2 mWApplications Load Switch PW

MOSTRAR MÁS
