ASDM2301 Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características

Número de Parte: ASDM2301

Código: A1SHB

Tipo de FET: MOSFET

Polaridad de transistor: P

ESPECIFICACIONES MÁXIMAS

Pdⓘ - Máxima disipación de potencia: 1 W

|Vds|ⓘ - Voltaje máximo drenador-fuente: 20 V

|Vgs|ⓘ - Voltaje máximo fuente-puerta: 10 V

|Id|ⓘ - Corriente continua de drenaje: 3 A

Tjⓘ - Temperatura máxima de unión: 150 °C

CARACTERÍSTICAS ELÉCTRICAS

|VGSth|ⓘ - Tensión umbral entre puerta y fuente: 1 V

Qgⓘ - Carga de la puerta: 3.3 nC

trⓘ - Tiempo de subida: 35 nS

Cossⓘ - Capacitancia de salida: 75 pF

RDSonⓘ - Resistencia estado encendido drenaje a fuente: 0.085 Ohm

Encapsulados: SOT23

 Búsqueda de reemplazo de ASDM2301 MOSFET

- Selecciónⓘ de transistores por parámetros



ASDM2301 datasheet

 ..1. Size:879K  ascend
 asdm2301.pdf pdf_icon

ASDM2301

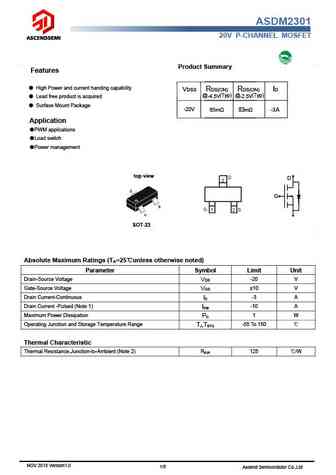

ASDM2301 20V P-CHANNEL MOSFET Product Summary Features High Power and current handing capability VDSS RDS(ON) RDS(ON) ID (Typ) (Typ) @-4.5V @-2.5V Lead free product is acquired Surface Mount Package -20V 65m 83m -3 A Application PWM applications Load switch Power management top view D G SOT-23 Absolute Maximum Ratings (TA=25 unless otherwi

 0.1. Size:830K  ascend
 asdm2301za.pdf pdf_icon

ASDM2301

ASDM2301ZA 20V P-CHANNEL MOSFET Features Product Summary High Power and current handing capability VDSS RDS(ON) RDS(ON) ID Lead free product is acquired (Typ) (Typ) @-4.5V @-2.5V Surface Mount Package -20V 65m 83m -3 A Application PWM applications Load switch Power management top view D G SOT-23 Absolute Maximum Ratings (TA=25 unless other

 7.1. Size:811K  ascend
 asdm2305.pdf pdf_icon

ASDM2301

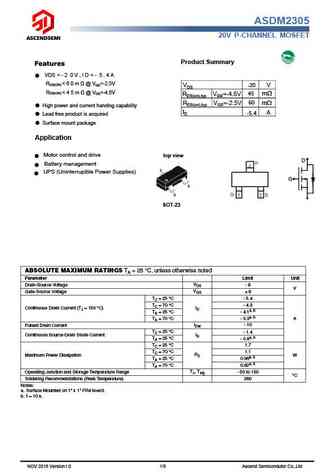

ASDM2305 20V P-CHANNEL MOSFET Product Summary Features V = - 2 0 V , I = - 5 . 4 A DS D R

 7.2. Size:813K  ascend
 asdm2300za.pdf pdf_icon

ASDM2301

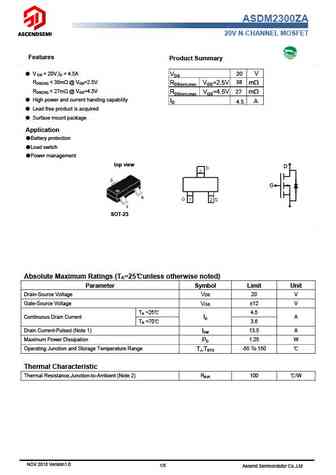

ASDM2300ZA 20V N-CHANNEL MOSFET Features Product Summary V = 20V,ID = 4.5A 20 V DS VDS RDS(ON)

MOSTRAR MÁS
