FMY4A Todos los transistores



FMY4A . Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características


   Número de Parte: FMY4A
   Código: Y4
   Material: Si
   Polaridad de transistor: NPN*PNP

ESPECIFICACIONES MÁXIMAS


   Disipación total del dispositivo (Pc): 0.3 W
   Tensión colector-base (Vcb): 60 V
   Tensión colector-emisor (Vce): 50 V
   Tensión emisor-base (Veb): 6 V
   Corriente del colector DC máxima (Ic): 0.15 A
   Temperatura operativa máxima (Tj): 150 °C

CARACTERÍSTICAS ELÉCTRICAS


   Transición de frecuencia (ft): 140 MHz
   Ganancia de corriente contínua (hfe): 120
   Paquete / Cubierta: SC74A

 Búsqueda de reemplazo de transistor bipolar FMY4A



FMY4A Datasheet (PDF)

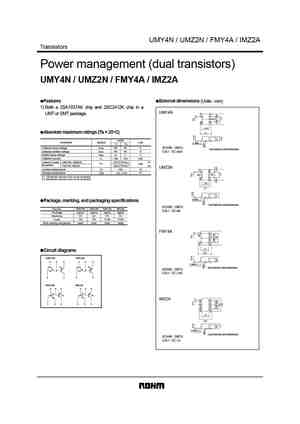

 ..1. Size:61K  rohm
 umy4n fmy4a y4 sot353 sot23-5.pdf

FMY4A FMY4A

UMY4N / UMZ2N / FMY4A / IMZ2ATransistorsPower management (dual transistors)UMY4N / UMZ2N / FMY4A / IMZ2A Features External dimensions (Units : mm)1) Both a 2SA1037AK chip and 2SC2412K chip in aUMY4NUMT or SMT package.1.25 Absolute maximum ratings (Ta = 25C) 2.1 LimitsParameter Symbol Unit0.1Min.Tr1 Tr2Collector-base voltage VCBO -60 60 V ROHM : UMT5Ea

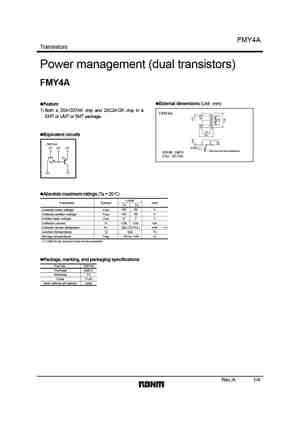

 ..2. Size:86K  rohm
 fmy4a.pdf

FMY4A FMY4A

FMY4A Transistors Power management (dual transistors) FMY4A External dimensions (Unit : mm) Feature 1) Both a 2SA1037AK chip and 2SC2412K chip in a FMY4AEMT or UMT or SMT package. 1.6 Equivalent circuits 2.8FMY4A0.3to0.6(3) (4) (5)Each lead has same dimensionsROHM : SMT5EIAJ : SC-74ATr1Tr2(2) (1) Absolute maximum ratings (Ta = 25C) LimitsParameter
