US6T7 . Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características


   Número de Parte: US6T7
   Material: Si
   Polaridad de transistor: PNP

ESPECIFICACIONES MÁXIMAS


   Disipación total del dispositivo (Pc): 0.4 W
   Tensión colector-base (Vcb): 30 V
   Tensión colector-emisor (Vce): 30 V
   Tensión emisor-base (Veb): 6 V
   Corriente del colector DC máxima (Ic): 1.5 A
   Temperatura operativa máxima (Tj): 150 °C

CARACTERÍSTICAS ELÉCTRICAS


   Transición de frecuencia (ft): 280 MHz
   Capacitancia de salida (Cc): 13 pF
   Ganancia de corriente contínua (hfe): 270
   Paquete / Cubierta: TUMT6


 Búsqueda de reemplazo de US6T7

   - Selección ⓘ de transistores por parámetros

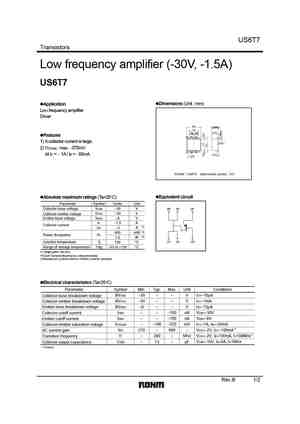

US6T7 Datasheet (PDF)

 ..1. Size:69K  rohm
 us6t7.pdf pdf_icon

US6T7

US6T7 Transistors Low frequency amplifier (-30V, -1.5A) US6T7 Dimensions (Unit : mm) Application Low frequency amplifier Driver Features 1) A collector current is large. 2) VCE(sat) : max. -370mV At IC = - 1A / IB = -50mA ROHM : TUMT6 Abbreviated symbol : T07 Equivalent circuit Absolute maximum ratings (Ta=25C) Parameter Symbol Limits UnitCollector-base vol
