US6X4 Todos los transistores



US6X4 . Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características


   Número de Parte: US6X4
   Material: Si
   Polaridad de transistor: NPN

ESPECIFICACIONES MÁXIMAS


   Disipación total del dispositivo (Pc): 0.4 W
   Tensión colector-base (Vcb): 30 V
   Tensión colector-emisor (Vce): 30 V
   Tensión emisor-base (Veb): 6 V
   Corriente del colector DC máxima (Ic): 2 A
   Temperatura operativa máxima (Tj): 150 °C

CARACTERÍSTICAS ELÉCTRICAS


   Transición de frecuencia (ft): 280 MHz
   Capacitancia de salida (Cc): 20 pF
   Ganancia de corriente contínua (hfe): 270
   Paquete / Cubierta: TUMT6


 Búsqueda de reemplazo de US6X4

   - Selección ⓘ de transistores por parámetros



US6X4 Datasheet (PDF)

 ..1. Size:69K  rohm
 us6x4.pdf pdf_icon

US6X4

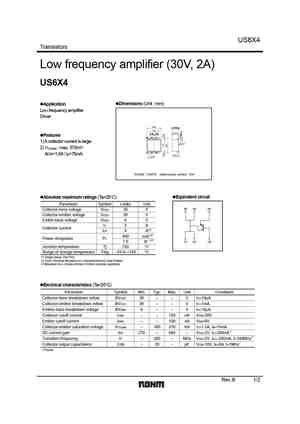

US6X4 Transistors Low frequency amplifier (30V, 2A) US6X4 Dimensions (Unit : mm) Application Low frequency amplifier Driver Features 1) A collector current is large. 2) VCE(sat) : max. 370mV At lc=1.5A / lB=75mA ROHM : TUMT6 Abbreviated symbol : X04 Equivalent circuit Absolute maximum ratings (Ta=25C) Parameter Symbol Limits Unit(6) (5) (4)Collector-base
