US6X6 . Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características

   Número de Parte: US6X6
   Material: Si
   Polaridad de transistor: NPN

ESPECIFICACIONES MÁXIMAS

   Disipación total del dispositivo (Pc): 0.4 W
   Tensión colector-base (Vcb): 30 V
   Tensión colector-emisor (Vce): 30 V
   Tensión emisor-base (Veb): 6 V
   Corriente del colector DC máxima (Ic): 1.5 A
   Temperatura operativa máxima (Tj): 150 °C

CARACTERÍSTICAS ELÉCTRICAS

   Transición de frecuencia (ft): 300 MHz
   Capacitancia de salida (Cc): 11 pF
   Ganancia de corriente contínua (hfe): 270
   Paquete / Cubierta: TUMT6

Búsqueda de reemplazo de transistor bipolar US6X6

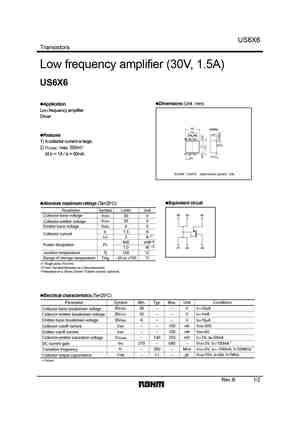

US6X6 Datasheet (PDF)

..1. Size:69K rohm
us6x6.pdf

US6X6 Transistors Low frequency amplifier (30V, 1.5A) US6X6 Dimensions (Unit : mm) Application Low frequency amplifier Driver Features 1) A collector current is large. 2) VCE(sat) : max. 350mV At IC = 1A / IB = 50mA ROHM : TUMT6 Abbreviated symbol : X06 Equivalent circuit Absolute maximum ratings (Ta=25C) Parameter Symbol Limits Unit(6) (5) (4)Collector-b
