CD909 Todos los transistores



CD909 Equivalente. Reemplazo. Hoja de especificaciones. Principales características


   Número de Parte: CD909
   Material: Si
   Polaridad de transistor: NPN

ESPECIFICACIONES MÁXIMAS


   Disipación total del dispositivo (Pc): 90 W
   Tensión colector-base (Vcb): 100 V
   Tensión colector-emisor (Vce): 90 V
   Tensión emisor-base (Veb): 6 V
   Corriente del colector DC máxima (Ic): 15 A
   Temperatura operativa máxima (Tj): 150 °C

CARACTERÍSTICAS ELÉCTRICAS


   Transición de frecuencia (ft): 3 MHz
   Capacitancia de salida (Cc): 100 pF
   Ganancia de corriente contínua (hfe): 60
   Paquete / Cubierta: TO-220


 Búsqueda de reemplazo de CD909

   - Selección ⓘ de transistores por parámetros



CD909 datasheet

 ..1. Size:222K  cdil
 cd909.pdf pdf_icon

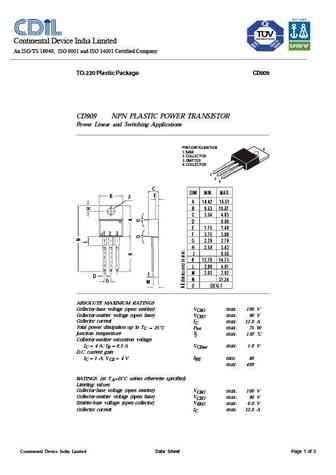

CD909

Continental Device India Limited An ISO/TS 16949, ISO 9001 and ISO 14001 Certified Company TO-220 Plastic Package CD909 CD909 NPN PLASTIC POWER TRANSISTOR Power Linear and Switching Applications PIN CONFIGURATION 4 1. BASE 2. COLLECTOR 3. EMITTER 4. COLLECTOR 1 2 3 C DIM MIN. MAX. E B F A 14.42 16.51 B 9.63 10.67 C 3.56 4.83 D0.90 E 1.15 1.40 1 2 3 F 3.75 3.88 G 2.29 2
