KSP94 . Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características
Número de Parte: KSP94
Material: Si
Polaridad de transistor: PNP
ESPECIFICACIONES MÁXIMAS
Disipación total del dispositivo (Pc): 0.625 W
Tensión colector-base (Vcb): 400 V
Tensión colector-emisor (Vce): 400 V
Tensión emisor-base (Veb): 6 V
Corriente del colector DC máxima (Ic): 0.3 A
Temperatura operativa máxima (Tj): 150 °C
CARACTERÍSTICAS ELÉCTRICAS
Transición de frecuencia (ft): 7 MHz
Ganancia de corriente contínua (hfe): 50
Paquete / Cubierta: TO-92
Búsqueda de reemplazo de transistor bipolar KSP94
KSP94 Datasheet (PDF)
ksp94.pdf

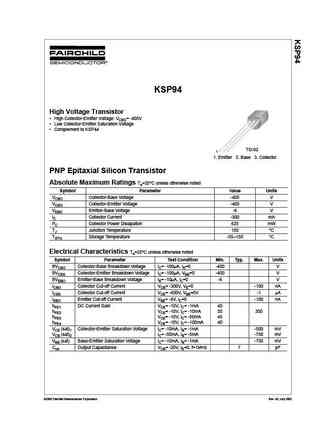

KSP94High Voltage Transistor High Collector-Emitter Voltage: VCEO= -400V Low Collector-Emitter Saturation Voltage Complement to KSP44TO-9211. Emitter 2. Base 3. CollectorPNP Epitaxial Silicon TransistorAbsolute Maximum Ratings Ta=25C unless otherwise noted Symbol Parameter Value UnitsVCBO Collector-Base Voltage -400 VVCEO Collector-Emitter Voltage -400 VVEBO
ksp94.pdf

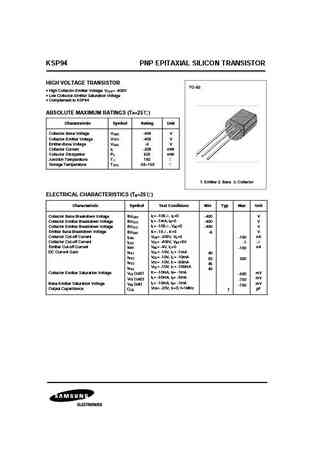

KSP94 PNP EPITAXIAL SILICON TRANSISTORHIGH VOLTAGE TRANSISTORTO-92 High Collector-Emitter Voltage: VCEO= -400V Low Collector-Emitter Saturation Voltage Complement to KSP44ABSOLUTE MAXIMUM RATINGS (T =25 )A Characteristic Symbol Rating UnitCollector-Base Voltage VCBO -400 VCollector-Emitter Voltage VCEO -400 VEmitter-Base Voltage VEBO -6 VCollector Current IC -30
