STA457C Equivalente. Reemplazo. Hoja de especificaciones. Principales características
Número de Parte: STA457C
Material: Si
Polaridad de transistor: NPN*PNP
ESPECIFICACIONES MÁXIMAS
Disipación total del dispositivo (Pc): 4 W
Tensión colector-base (Vcb): 60 V
Tensión colector-emisor (Vce): 60 V
Tensión emisor-base (Veb): 6 V
Corriente del colector DC máxima (Ic): 4 A
Temperatura operativa máxima (Tj): 150 °C
CARACTERÍSTICAS ELÉCTRICAS
Ganancia de corriente contínua (hFE): 2000
Encapsulados: 10-SIP
Búsqueda de reemplazo de STA457C
- Selecciónⓘ de transistores por parámetros

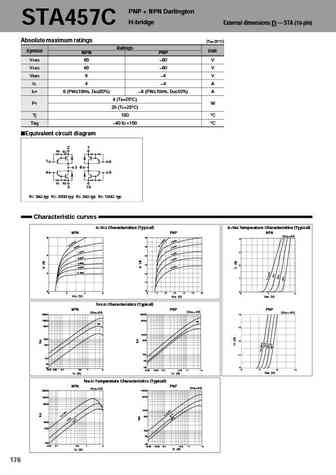

STA457C datasheet
sta457c.pdf
PNP + NPN Darlington H-bridge STA457C External dimensions STA (10-pin) D Absolute maximum ratings (Ta=25 C) Ratings Symbol Unit NPN PNP VCBO 60 60 V VCEO 60 60 V VEBO 6 6V IC 4 4A ICP 8 (PW 10ms, Du 50%) 8 (PW 10ms, Du 50%) A 4 (Ta=25 C) PT W 20 (Tc=25 C) Tj 150 C Tstg 40 to +150 C Equivalent circuit diagram 2 7 R3 R4 1 6 3 8
