QSZ3 Equivalente. Reemplazo. Hoja de especificaciones. Principales características
Número de Parte: QSZ3
Código: Z03
Material: Si
Polaridad de transistor: NPN*PNP
ESPECIFICACIONES MÁXIMAS
Disipación total del dispositivo (Pc): 0.9 W
Tensión colector-base (Vcb): 15 V
Tensión colector-emisor (Vce): 12 V
Tensión emisor-base (Veb): 6 V
Corriente del colector DC máxima (Ic): 3 A
Temperatura operativa máxima (Tj): 150 °C
CARACTERÍSTICAS ELÉCTRICAS
Transición de frecuencia (fT): 280 MHz
Ganancia de corriente contínua (hFE): 270
Encapsulados: TSMT5
Búsqueda de reemplazo de QSZ3
- Selecciónⓘ de transistores por parámetros

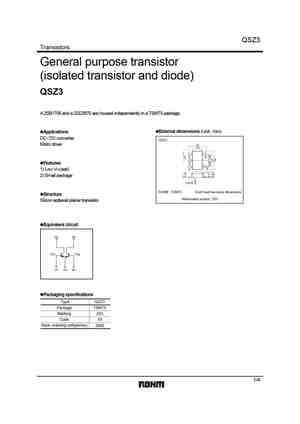

QSZ3 datasheet
qsz3.pdf
QSZ3 Transistors General purpose transistor (isolated transistor and diode) QSZ3 A 2SB1705 and a 2SD2670 are housed independently in a TSMT5 package. External dimensions (Unit mm) Applications DC / DC converter QSZ3 Motor driver 2.8 1.6 Features 1) Low VCE(sat) 2) Small package 0.3 0.6 ROHM TSMT5 Each lead has same dimensions Structure Abbreviated symbol
Otros transistores... QSL12 , QSL9 , QST8 , QST9 , QSX7 , QSX8 , QSZ1 , QSZ2 , BD222 , QSZ4 , R13003F1 , SS8050-C , SS8050-D , SS8050G , SS8550-C , SS8550-D , SS8550G .
