KCP68 Todos los transistores



KCP68 . Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características


   Número de Parte: KCP68
   Material: Si
   Polaridad de transistor: NPN

ESPECIFICACIONES MÁXIMAS


   Disipación total del dispositivo (Pc): 1.37 W
   Tensión colector-base (Vcb): 32 V
   Tensión colector-emisor (Vce): 20 V
   Tensión emisor-base (Veb): 5 V
   Corriente del colector DC máxima (Ic): 1 A
   Temperatura operativa máxima (Tj): 150 °C

CARACTERÍSTICAS ELÉCTRICAS


   Transición de frecuencia (ft): 40 MHz
   Capacitancia de salida (Cc): 38 pF
   Ganancia de corriente contínua (hfe): 85
   Paquete / Cubierta: SOT223


 Búsqueda de reemplazo de KCP68

   - Selección ⓘ de transistores por parámetros



KCP68 Datasheet (PDF)

 ..1. Size:556K  kexin
 kcp68.pdf pdf_icon

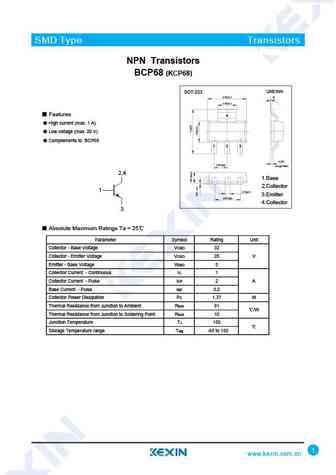

KCP68

SMD Type TransistorsNPN TransistorsBCP68 (KCP68)Unit:mmSOT-2236.500.23.000.1 Features4 High current (max. 1 A) Low voltage (max. 20 V) Complements to BCP691 2 30.2502.30 (typ)Gauge Plane2,41.Base 2.Collector10.700.13.Emitter4.60 (typ) 4.Collector3 Absolute Maximum Ratings Ta = 25Parameter Symbol Rating Unit Collect
