KCP69 . Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características
Número de Parte: KCP69
Material: Si
Polaridad de transistor: PNP
ESPECIFICACIONES MÁXIMAS
Disipación total del dispositivo (Pc): 1.35 W
Tensión colector-base (Vcb): 32 V
Tensión colector-emisor (Vce): 20 V
Tensión emisor-base (Veb): 5 V
Corriente del colector DC máxima (Ic): 1 A
Temperatura operativa máxima (Tj): 150 °C
CARACTERÍSTICAS ELÉCTRICAS
Transición de frecuencia (ft): 40 MHz
Capacitancia de salida (Cc): 48 pF
Ganancia de corriente contínua (hfe): 85
Paquete / Cubierta: SOT223
Búsqueda de reemplazo de KCP69

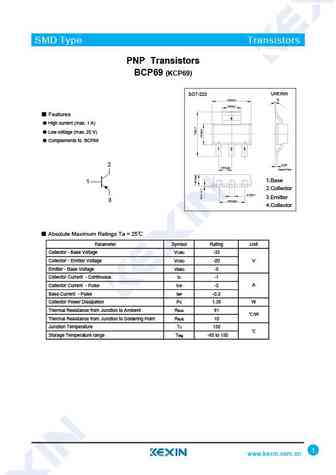

KCP69 Datasheet (PDF)
kcp69.pdf

SMD Type TransistorsPNP TransistorsBCP69 (KCP69)Unit:mmSOT-2236.500.23.000.1 Features4 High current (max. 1 A) Low voltage (max. 20 V) Complements to BCP681 2 32 0.2502.30 (typ)Gauge Plane1.Base1 2.Collector0.700.13.Emitter4.60 (typ)3 4.Collector Absolute Maximum Ratings Ta = 25Parameter Symbol Rating Unit Collector
Otros transistores... KCP52 , KCP53 , KCP53-16 , KCP54 , KCP55 , KCP56 , KCP56-16 , KCP68 , 2N5401 , KMBTA05 , KMBTA06 , KMBTA45 , KMDT3904 , KMDT3906 , KMMT491 , KMMT493 , KMMT718 .
