KCW70 Todos los transistores



KCW70 . Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características


   Número de Parte: KCW70
   Código: H2*
   Material: Si
   Polaridad de transistor: PNP

ESPECIFICACIONES MÁXIMAS


   Disipación total del dispositivo (Pc): 0.25 W
   Tensión colector-base (Vcb): 50 V
   Tensión colector-emisor (Vce): 45 V
   Tensión emisor-base (Veb): 5 V
   Corriente del colector DC máxima (Ic): 0.1 A
   Temperatura operativa máxima (Tj): 150 °C

CARACTERÍSTICAS ELÉCTRICAS


   Transición de frecuencia (ft): 100 MHz
   Capacitancia de salida (Cc): 4.5 pF
   Ganancia de corriente contínua (hfe): 215
   Paquete / Cubierta: SOT23


 Búsqueda de reemplazo de KCW70

   - Selección ⓘ de transistores por parámetros

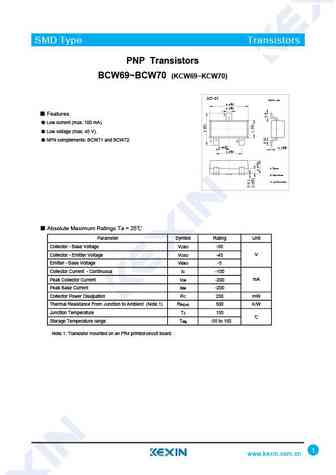

KCW70 Datasheet (PDF)

 ..1. Size:686K  kexin
 kcw69 kcw70.pdf pdf_icon

KCW70

SMD Type TransistorsPNP TransistorsBCW69~BCW70 (KCW69~KCW70)SOT-23Unit: mm+0.12.9 -0.1+0.10.4-0.1 Features 3 Low current (max. 100 mA) Low voltage (max. 45 V). NPN complements: BCW71 and BCW72.1 2+0.1+0.050.95 -0.1 0.1 -0.01+0.11.9 -0.11.Base2.Emitter3.collector Absolute Maximum Ratings Ta = 25Parameter Symbol Rating Unit Coll
