PMB688 . Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características
Número de Parte: PMB688
Material: Si
Polaridad de transistor: PNP
ESPECIFICACIONES MÁXIMAS
Disipación total del dispositivo (Pc): 80 W
Tensión colector-base (Vcb): 120 V
Tensión colector-emisor (Vce): 120 V
Tensión emisor-base (Veb): 5 V
Corriente del colector DC máxima (Ic): 8 A
Temperatura operativa máxima (Tj): 150 °C
CARACTERÍSTICAS ELÉCTRICAS
Transición de frecuencia (ft): 10 MHz
Capacitancia de salida (Cc): 280 pF
Ganancia de corriente contínua (hfe): 55
Paquete / Cubierta: TO3PI
Búsqueda de reemplazo de transistor bipolar PMB688

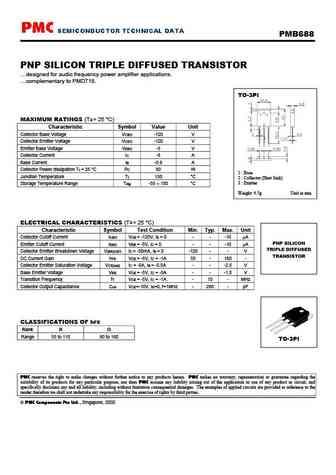

PMB688 Datasheet (PDF)
pmb688.pdf
PMB688 PNP SILICON TRIPLE DIFFUSED TRANSISTOR designed for audio frequency power amplifier applications. complementary to PMD718. TO-3PI MAXIMUM RATINGS (Ta = 25 C) Characteristic Symbol Value UnitCollector Base Voltage VCBO -120 VCollector Emitter Voltage VCEO -120 VEmitter Base Voltage VEBO -5 VCollector Current IC -8 ABase Current IB -0.8 ACollector Power diss
