EMF24 Todos los transistores



EMF24 . Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características


   Número de Parte: EMF24
   Código: F24
   Material: Si
   Polaridad de transistor: NPN

ESPECIFICACIONES MÁXIMAS


   Disipación total del dispositivo (Pc): 0.15 W
   Tensión colector-base (Vcb): 60 V
   Tensión colector-emisor (Vce): 50 V
   Tensión emisor-base (Veb): 7 V
   Corriente del colector DC máxima (Ic): 0.15 A
   Temperatura operativa máxima (Tj): 150 °C

CARACTERÍSTICAS ELÉCTRICAS


   Transición de frecuencia (ft): 180 MHz
   Capacitancia de salida (Cc): 3.5 pF
   Ganancia de corriente contínua (hfe): 180
   Paquete / Cubierta: SOT-563


 Búsqueda de reemplazo de EMF24

   - Selección ⓘ de transistores por parámetros



EMF24 Datasheet (PDF)

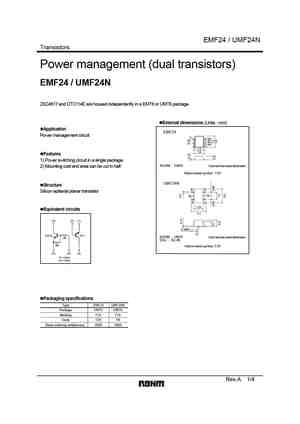

 ..1. Size:79K  rohm
 emf24 umf24n.pdf pdf_icon

EMF24

EMF24 / UMF24N Transistors Power management (dual transistors) EMF24 / UMF24N 2SC4617 and DTC114E are housed independently in a EMT6 or UMT6 package. External dimensions (Units : mm) Application EMF24Power management circuit ( ) ( )4 3( ) ( )5 2( ) ( )6 11.21.6 Features 1) Power switching circuit in a single package. ROHM : EMT6Each lead has same dimen

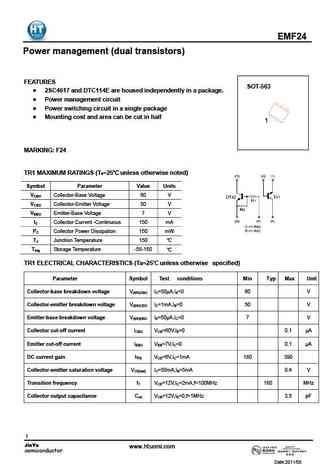

 ..2. Size:575K  htsemi
 emf24.pdf pdf_icon

EMF24

EMF24 Power management (dual transistors) FEATURES SOT-563 2SC4617 and DTC114E are housed independently in a package. Power management circuit Power switching circuit in a single package Mounting cost and area can be cut in half 1 MARKING: F24 TR1 MAXIMUM RATINGS (Ta=25 unless otherwise noted) Symbol Parameter Value UnitsVCBO Collector-Base Voltage 60 V VCE
