Справочник транзисторов.



Скачать даташит для 2n4898_2n4899_2n4900:

2n4898_2n4899_2n49002n4898_2n4899_2n4900

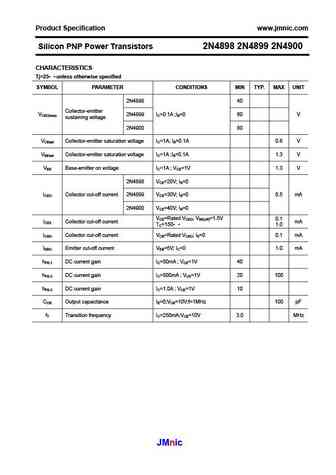

Product Specification www.jmnic.com Silicon PNP Power Transistors 2N4898 2N4899 2N4900 DESCRIPTION With TO-66 package Low collector-emitter saturation voltage Excellent safe operating area 2N4900 complement to type 2N4912 APPLICATIONS Designed for driver circuits,switching and amplifier applications PINNING PIN DESCRIPTION1 Base 2 Emitter3 CollectorFig.1 simplified outline (TO-66) and symbol Absolute maximum ratings(Ta=) SYMBOL PARAMETER CONDITIONS VALUE UNIT2N4898 40VCBO Collector-base voltage 2N4899 Open emitter 60 V 2N4900 80 2N4898 40VCEO Collector-emitter voltage 2N4899 Open base 60 V 2N4900 80 VEBO Emitter-base voltage Open collector 5 V IC Collector current 1.0 A ICM Collector current-peak 4.0 AIB Base current 1.0 APD Total Power Dissipation TC=25 25 WTj Junction temperature 150 Tstg Storage tem
