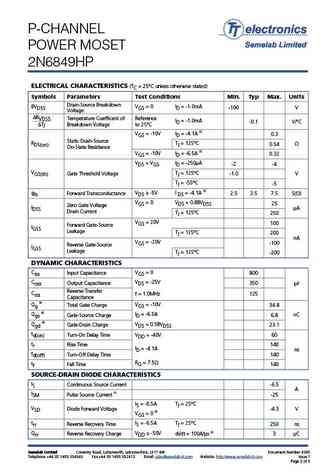

Скачать даташит для 2n6849hp:

2n6849hp2n6849hp

P-CHANNEL POWER MOSFET 2N6849HP MOSFET Transistor In A Hermetic Metal TO-205AD Package Single Pulse Avalanche Energy Rated Designed For Switching, Power Supply, Motor Control and Amplifier Applications Screening Options Available ABSOLUTE MAXIMUM RATINGS (TC = 25C unless otherwise stated) VDS Drain Source Voltage -100V VDG RGS = 20K Drain Gate Voltage -100V VGS Gate Source Voltage 20V ID Tc = 25C Continuous Drain Current -6.5A ID Tc = 100C Continuous Drain Current -4.1A IDM Pulsed Drain Current (1) -25A PD Tc = 25C Total Power Dissipation at 25W Derate Above 25C 0.2W/C EAS Single Pulse Avalanche Energy (2)(4) 500mJ TJ Junction Temperature Range -55 to +150C Tstg Storage Temperature Range -55 to +150C THERMAL PROPERTIES Symbols Parameters Max. Units RJC Thermal Resistan
