Скачать даташит для 2n6849u:

2n6849u2n6849u

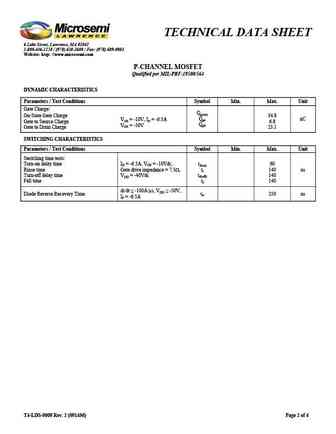

TECHNICAL DATA SHEET 6 Lake Street, Lawrence, MA 01841 1-800-446-1158 / (978) 620-2600 / Fax: (978) 689-0803 Website: http: //www.microsemi.com P-CHANNEL MOSFET Qualified per MIL-PRF-19500/564 DEVICES LEVELS JAN 2N6849 2N6849UJANTX JANTXV JANS ABSOLUTE MAXIMUM RATINGS (TC = +25C unless otherwise noted) Parameters / Test Conditions Symbol Value Unit Drain Source Voltage VDS -100 VdcGate Source Voltage VGS 20 VdcContinuous Drain Current ID1 -6.5 AdcTC = +25C Continuous Drain Current ID2 -4.1 AdcTC = +100C (1)Max. Power Dissipation Ptl 25 W (2)Drain to Source On State Resistance Rds(on) 0.3 Operating & Storage Temperature Top, Tstg -55 to +150 C2N6849 Note: (1) Derated Linearly by 0.2 W/C for TC > +25C TO-205AF (2) VGS = -10Vdc, ID = -4.1A (formerly TO-39) SEE FIGURE 1 ELECTRICAL CHARACTERISTICS (TA
