Скачать даташит для cmpta42_cmpta92:

cmpta42_cmpta92cmpta42_cmpta92

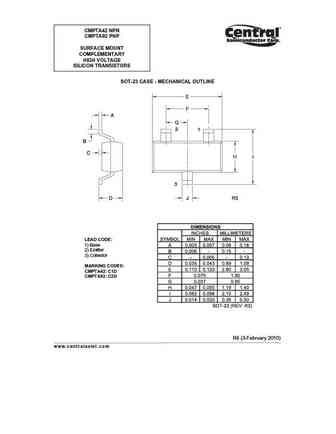

CMPTA42 NPNCMPTA92 PNPwww.centralsemi.comSURFACE MOUNTCOMPLEMENTARYDESCRIPTION:HIGH VOLTAGEThe CENTRAL SEMICONDUCTOR CMPTA42 and SILICON TRANSISTORSCMPTA92 are complementary surface mount epoxy molded silicon planar epitaxial transistors designed for high voltage applications.MARKING CODES: CMPTA42: C1DCMPTA92: C2DSOT-23 CASEMAXIMUM RATINGS: (TA=25C) SYMBOL CMPTA42 CMPTA92 UNITSCollector-Base Voltage VCBO 300 300 VCollector-Emitter Voltage VCEO 300 300 VEmitter-Base Voltage VEBO 6.0 5.0 VContinuous Collector Current IC 500 mAPower Dissipation PD 350 mWOperating and Storage Junction Temperature TJ, Tstg -65 to +150 CThermal Resistance JA 357 C/WELECTRICAL CHARACTERISTICS: (TA=25C unless otherwise noted)CMPTA42 CMPTA92SYMBOL TEST CONDITIONS MIN MAX MIN MAX UNITSICBO VCB=200V - 100 - 250 nAIEBO VBE=6.0V - 100 - - nAIEBO VB
