Скачать даташит для cph6539:

cph6539cph6539

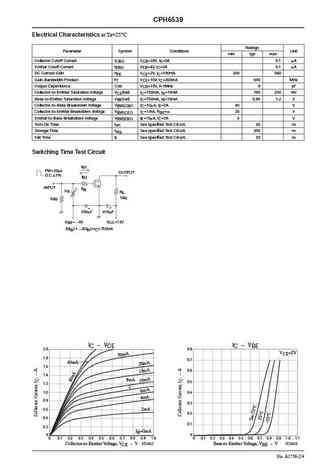

CPH6539Ordering number : ENA1756SANYO SemiconductorsDATA SHEETNPN Epitaxial Planar Silicon TransistorCPH6539DC / DC Converter ApplicationsFeatures Small-sized package with two NPN transistors (CPH3215 equivalency) contained in one package VCEO=30V, IC=1.5A Low Collector-to-Emitter Saturation Voltage VCE(sat)=0.16V(typ.)@IC=0.75A High-speed switching tf=30ns(typ.)@IC=0.75ASpecifications at Ta=25CAbsolute Maximum RatingsParameter Symbol Conditions Ratings UnitCollector-to-Base Voltage VCBO 40 VCollector-to-Emitter Voltage VCEO 30 VEmitter-to-Base Voltage VEBO 5 VCollector Current IC 1.5 ACollector Current (Pulse) ICP 3 ABase Current IB 300 mACollector Dissipation PC When mounted on ceramic substrate (600mm20.8mm) 0.9 WTotal Power Dissipation PT When mounted on ceramic substrate (600mm20.8mm) 1.2 WJunction Tempera
