Справочник MOSFET. UF830



UF830 Даташит. Основные параметры и характеристики. Поиск аналогов


   Наименование прибора: UF830
   Тип транзистора: MOSFET
   Полярность: N
   Pd ⓘ - Максимальная рассеиваемая мощность: 73 W
   |Vds|ⓘ - Предельно допустимое напряжение сток-исток: 500 V
   |Vgs|ⓘ - Предельно допустимое напряжение затвор-исток: 30 V
   |Vgs(th)|ⓘ - Пороговое напряжение включения: 4 V
   |Id| ⓘ - Максимально допустимый постоянный ток стока: 4.5 A
   Tj ⓘ - Максимальная температура канала: 150 °C
   Qg ⓘ - Общий заряд затвора: 22 nC
   tr ⓘ - Время нарастания: 15 ns
   Cossⓘ - Выходная емкость: 100 pf
   Rds ⓘ - Сопротивление сток-исток открытого транзистора: 1.3 Ohm
   Тип корпуса: TO-220 TO-251 TO-252 TO-220F TO-220F1 TO262 TO-263


 Аналог (замена) для UF830

   - подбор ⓘ MOSFET транзистора по параметрам



UF830 Datasheet (PDF)

 ..1. Size:284K  utc
 uf830.pdf pdf_icon

UF830

UNISONIC TECHNOLOGIES CO., LTD UF830 Power MOSFET 4.5A, 500V, 1.5, N-CHANNEL POWER MOSFET 1TO-220 DESCRIPTION 1 The N-Channel enhancement mode silicon gate power MOSFET is TO-220Fdesigned for high voltage, high speed power switching applications such as switching regulators, switching converters, solenoid, motor drivers, relay drivers. 1 FEATURES TO-220F1* 4.

 0.1. Size:315K  utc
 uf830l-tms-t uf830g-tms-t uf830l-tn3-r uf830g-tn3-r uf830l-t2q-t uf830g-t2q-t uf830l-tq2-r uf830g-tq2-r uf830l-tq2-t uf830g-tq2-t.pdf pdf_icon

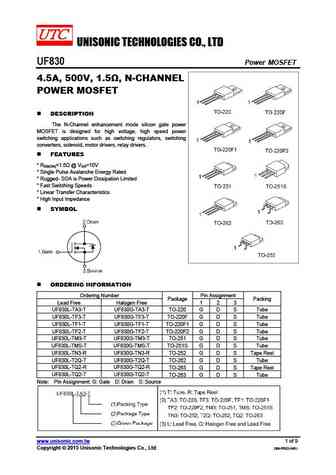

UF830

UNISONIC TECHNOLOGIES CO., LTD UF830 Power MOSFET 4.5A, 500V, 1.5, N-CHANNEL POWER MOSFET DESCRIPTION The N-Channel enhancement mode silicon gate power MOSFET is designed for high voltage, high speed power switching applications such as switching regulators, switching converters, solenoid, motor drivers, relay drivers. FEATURES * RDS(ON)

 0.2. Size:315K  utc
 uf830l-ta3-t uf830g-ta3-t uf830l-tf3-t uf830g-tf3-t uf830l-tf1-t uf830g-tf1-t uf830l-tf2-t uf830g-tf2-t uf830l-tm3-t uf830g-tm3-t.pdf pdf_icon

UF830

UNISONIC TECHNOLOGIES CO., LTD UF830 Power MOSFET 4.5A, 500V, 1.5, N-CHANNEL POWER MOSFET DESCRIPTION The N-Channel enhancement mode silicon gate power MOSFET is designed for high voltage, high speed power switching applications such as switching regulators, switching converters, solenoid, motor drivers, relay drivers. FEATURES * RDS(ON)

 0.3. Size:274K  utc
 uf830z.pdf pdf_icon

UF830

UNISONIC TECHNOLOGIES CO., LTD UF830Z Power MOSFET 4.5A, 500V, 1.5, N-CHANNEL POWER MOSFET DESCRIPTION 1 The N-Channel enhancement mode silicon gate power MOSFET is TO-220Fdesigned for high voltage, high speed power switching applications, such as switching regulators, switching converters, solenoid, motor drivers andrelated drivers. FEATURES * VDS = 500V * ID =
