Справочник MOSFET. UF740



UF740 Даташит. Основные параметры и характеристики. Поиск аналогов


   Наименование прибора: UF740
   Тип транзистора: MOSFET
   Полярность: N
   Pdⓘ - Максимальная рассеиваемая мощность: 125 W
   |Vds|ⓘ - Предельно допустимое напряжение сток-исток: 400 V
   |Vgs|ⓘ - Предельно допустимое напряжение затвор-исток: 20 V
   |Id|ⓘ - Максимально допустимый постоянный ток стока: 10 A
   Tjⓘ - Максимальная температура канала: 150 °C
   trⓘ - Время нарастания: 130 ns
   Cossⓘ - Выходная емкость: 160 pf
   Rdsⓘ - Сопротивление сток-исток открытого транзистора: 0.47 Ohm
   Тип корпуса: TO-220 TO-220F TO-220F1 TO-263
     - подбор MOSFET транзистора по параметрам



UF740 Datasheet (PDF)

 ..1. Size:234K  utc
 uf740.pdf pdf_icon

UF740

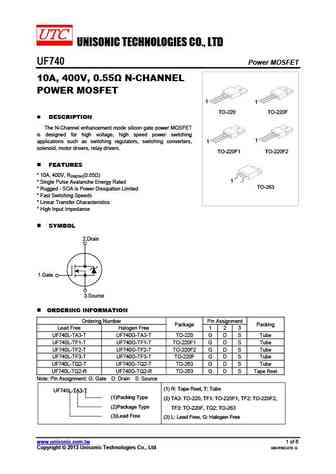

UNISONIC TECHNOLOGIES CO., LTD UF740 Power MOSFET 10A, 400V, 0.55 N-CHANNEL POWER MOSFET 11TO-220 TO-220F DESCRIPTION The N-Channel enhancement mode silicon gate power MOSFET is designed for high voltage, high speed power switching 1applications such as switching regulators, switching converters, 1solenoid, motor drivers, relay drivers. TO-220F1 TO-220F2 FEAT

 0.1. Size:234K  utc
 uf740l-ta3-t uf740g-ta3-t uf740l-tf1-t uf740g-tf1-t uf740l-tf2-t uf740g-tf2-t uf740l-tf3-t uf740g-tf3-t uf740l-tq2-t uf740g-tq2-t uf740l-tq2-r uf740g-tq2-r.pdf pdf_icon

UF740

UNISONIC TECHNOLOGIES CO., LTD UF740 Power MOSFET 10A, 400V, 0.55 N-CHANNEL POWER MOSFET 11TO-220 TO-220F DESCRIPTION The N-Channel enhancement mode silicon gate power MOSFET is designed for high voltage, high speed power switching 1applications such as switching regulators, switching converters, 1solenoid, motor drivers, relay drivers. TO-220F1 TO-220F2 FEAT
