Справочник MOSFET. AOB15S60



AOB15S60 Даташит. Основные параметры и характеристики. Поиск аналогов


   Наименование прибора: AOB15S60
   Тип транзистора: MOSFET
   Полярность: N
   Pdⓘ - Максимальная рассеиваемая мощность: 208 W
   |Vds|ⓘ - Предельно допустимое напряжение сток-исток: 600 V
   |Vgs|ⓘ - Предельно допустимое напряжение затвор-исток: 30 V
   |Vgs(th)|ⓘ - Пороговое напряжение включения: 3.8 V
   |Id|ⓘ - Максимально допустимый постоянный ток стока: 15 A
   Tjⓘ - Максимальная температура канала: 150 °C
   Qgⓘ - Общий заряд затвора: 15.6 nC
   trⓘ - Время нарастания: 22 ns
   Cossⓘ - Выходная емкость: 58 pf
   Rdsⓘ - Сопротивление сток-исток открытого транзистора: 0.29 Ohm
   Тип корпуса: TO-263
     - подбор MOSFET транзистора по параметрам

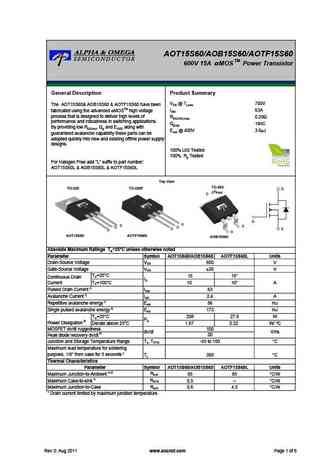

AOB15S60 Datasheet (PDF)

 ..1. Size:343K  aosemi
 aob15s60.pdf pdf_icon

AOB15S60

AOT15S60/AOB15S60/AOTF15S60TM600V 15A MOS Power TransistorGeneral Description Product Summary VDS @ Tj,max 700VThe AOT15S60& AOB15S60 & AOTF15S60 have beenfabricated using the advanced MOSTM high voltage IDM 63Aprocess that is designed to deliver high levels of RDS(ON),max 0.29performance and robustness in switching applications. Qg,typ 16nCBy providing

 ..2. Size:253K  inchange semiconductor
 aob15s60.pdf pdf_icon

AOB15S60

isc N-Channel MOSFET Transistor AOB15S60FEATURESDrain Current I = 15A@ T =25D CDrain Source Voltage-: V = 600V(Min)DSSStatic Drain-Source On-Resistance: R = 0.78(Max)DS(on)100% avalanche testedMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationDESCRIPTIONDesigned for use in switch mode power supplies and generalpurp

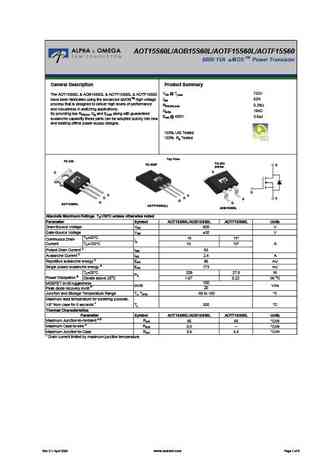

 0.1. Size:343K  aosemi
 aob15s60l.pdf pdf_icon

AOB15S60

AOT15S60/AOB15S60/AOTF15S60TM600V 15A MOS Power TransistorGeneral Description Product Summary VDS @ Tj,max 700VThe AOT15S60& AOB15S60 & AOTF15S60 have beenfabricated using the advanced MOSTM high voltage IDM 63Aprocess that is designed to deliver high levels of RDS(ON),max 0.29performance and robustness in switching applications. Qg,typ 16nCBy providing

 0.2. Size:253K  inchange semiconductor
 aob15s60l.pdf pdf_icon

AOB15S60

isc N-Channel MOSFET Transistor AOB15S60LFEATURESDrain Current I = 15A@ T =25D CDrain Source Voltage-: V = 600V(Min)DSSStatic Drain-Source On-Resistance: R = 0.78(Max)DS(on)100% avalanche testedMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationDESCRIPTIONDesigned for use in switch mode power supplies and generalpur
