Справочник MOSFET. CS5Y5305CM



CS5Y5305CM Даташит. Основные параметры и характеристики. Поиск аналогов


   Наименование прибора: CS5Y5305CM
   Тип транзистора: MOSFET
   Полярность: P
   Pd ⓘ - Максимальная рассеиваемая мощность: 75 W
   |Vds|ⓘ - Предельно допустимое напряжение сток-исток: 55 V
   |Vgs|ⓘ - Предельно допустимое напряжение затвор-исток: 20 V
   |Vgs(th)|ⓘ - Пороговое напряжение включения: 4 V
   |Id| ⓘ - Максимально допустимый постоянный ток стока: 18 A
   Tj ⓘ - Максимальная температура канала: 150 °C
   Rds ⓘ - Сопротивление сток-исток открытого транзистора: 0.065 Ohm
   Тип корпуса: TO-254


 Аналог (замена) для CS5Y5305CM

   - подбор ⓘ MOSFET транзистора по параметрам

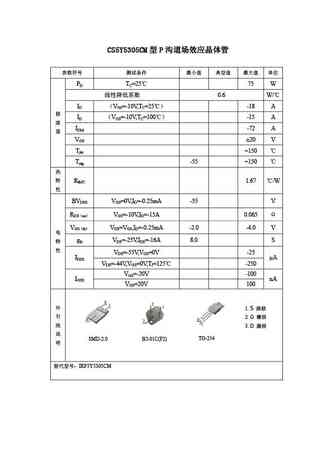

CS5Y5305CM Datasheet (PDF)

 ..1. Size:64K  china
 cs5y5305cm.pdf pdf_icon

CS5Y5305CM

CS5Y5305CMP PD TC=25 75 W 0.6 W/ID VGS=-10V,TC=25 -18 AID VGS=-10V,TC=100 -15 AIDM -72 A VGS 20 VTjm +150 Tstg -55 +150 RthJC 1.67 /W BVDSS VGS=0V,ID=-0.25mA -55 VRDS on VGS=-10V,ID=-15A 0.065
