CS6215PBF - аналоги и даташиты транзистора



CS6215PBF - Даташиты. Аналоги. Основные параметры


   Наименование производителя: CS6215PBF
   Тип транзистора: MOSFET
   Полярность: P
   Pd ⓘ - Максимальная рассеиваемая мощность: 110 W
   |Vds|ⓘ - Предельно допустимое напряжение сток-исток: 150 V
   |Vgs|ⓘ - Предельно допустимое напряжение затвор-исток: 20 V
   |Id| ⓘ - Максимально допустимый постоянный ток стока: 13 A
   Tj ⓘ - Максимальная температура канала: 150 °C
   Rds ⓘ - Сопротивление сток-исток открытого транзистора: 0.29 Ohm
   Тип корпуса: TO-252


 Аналог (замена) для CS6215PBF

   - подбор ⓘ MOSFET транзистора по параметрам

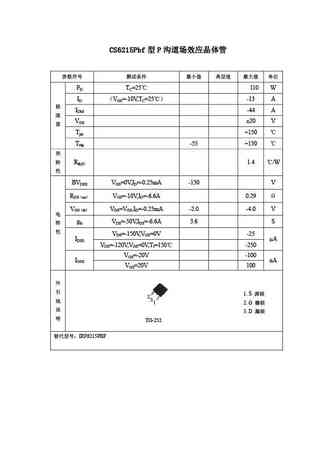

CS6215PBF Datasheet (PDF)

 ..1. Size:58K  china
 cs6215pbf.pdf pdf_icon

CS6215PBF

CS6215PbfP PD TC=25 110 W ID VGS=-10V,TC=25 -13 AIDM -44 AVGS 20 V Tjm +150 Tstg -55 +150 RthJC 1.4 /W BVDSS VGS=0V,ID=-0.25mA -150 VRDS on VGS=-10V,ID=-6.6A 0.29 VGS th VDS=VGS,ID=-0.25mA -2.0 -4.0 Vgfs VD
