Справочник MOSFET. CSE9210



CSE9210 Даташит. Основные параметры и характеристики. Поиск аналогов


   Наименование прибора: CSE9210
   Тип транзистора: MOSFET
   Полярность: P
   Pd ⓘ - Максимальная рассеиваемая мощность: 11 W
   |Vds|ⓘ - Предельно допустимое напряжение сток-исток: 200 V
   |Vgs|ⓘ - Предельно допустимое напряжение затвор-исток: 20 V
   |Vgs(th)|ⓘ - Пороговое напряжение включения: 4 V
   |Id| ⓘ - Максимально допустимый постоянный ток стока: 1.3 A
   Tj ⓘ - Максимальная температура канала: 150 °C
   Rds ⓘ - Сопротивление сток-исток открытого транзистора: 3 Ohm
   Тип корпуса: TO-257


 Аналог (замена) для CSE9210

   - подбор ⓘ MOSFET транзистора по параметрам

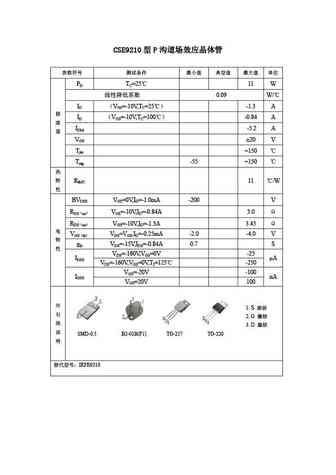

CSE9210 Datasheet (PDF)

 ..1. Size:66K  china
 cse9210.pdf pdf_icon

CSE9210

CSE9210P PD TC=25 11 W 0.09 W/ID VGS=-10V,TC=25 -1.3 AID VGS=-10V,TC=100 -0.84 AIDM -5.2 A VGS 20 VTjm +150 Tstg -55 +150 RthJC 11 /W BVDSS VGS=0V,ID=-1.0mA -200 VRDS on VGS=-10V,ID=-0.84A 3.0
