Справочник MOSFET. JMSH1008PG



JMSH1008PG Даташит. Основные параметры и характеристики. Поиск аналогов


   Наименование прибора: JMSH1008PG
   Маркировка: SH1008P
   Тип транзистора: MOSFET
   Полярность: N
   Pd ⓘ - Максимальная рассеиваемая мощность: 96 W
   |Vds|ⓘ - Предельно допустимое напряжение сток-исток: 100 V
   |Vgs|ⓘ - Предельно допустимое напряжение затвор-исток: 20 V
   |Vgs(th)|ⓘ - Пороговое напряжение включения: 4 V
   |Id| ⓘ - Максимально допустимый постоянный ток стока: 80 A
   Tj ⓘ - Максимальная температура канала: 150 °C
   Qg ⓘ - Общий заряд затвора: 32 nC
   tr ⓘ - Время нарастания: 21 ns
   Cossⓘ - Выходная емкость: 777 pf
   Rds ⓘ - Сопротивление сток-исток открытого транзистора: 0.008 Ohm
   Тип корпуса: PDFN5X6-8L


 Аналог (замена) для JMSH1008PG

   - подбор ⓘ MOSFET транзистора по параметрам



JMSH1008PG Datasheet (PDF)

 ..1. Size:654K  jiejie micro
 jmsh1008pg.pdf pdf_icon

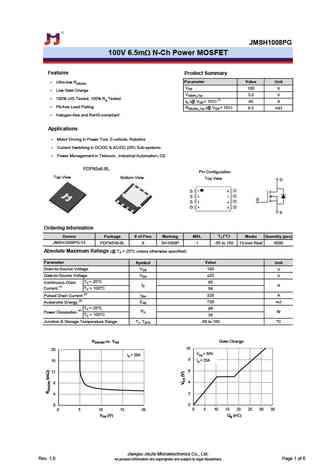

JMSH1008PG

JMSH1008PG100V 6.5mW N-Ch Power MOSFETFeaturesProduct SummaryParameter Value Unit Ultra-low RDS(ON) Ultra-low RDS(ON) VDS100 V Low Gate Charge Low Gate Charge VGS(th)_Typ3.0 V 100% UIS Tested, 100% RggTested 100% UIS Tested, 100% R Tested ID (@ VGS = 10V) (1) 80 A Pb-free Lead Plating RDS(ON)_Typ (@ VGS = 10V)6.5 Pb-free Lead Plating

 0.1. Size:1190K  jiejie micro
 jmsh1008pgq.pdf pdf_icon

JMSH1008PG

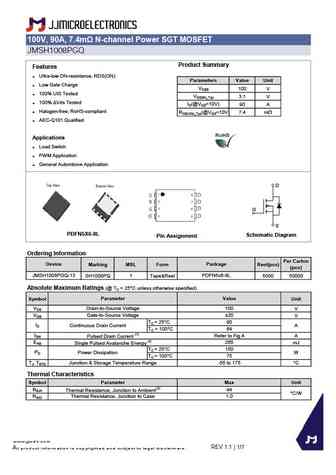

100V, 90A, 7.4m N-channel Power SGT MOSFETJMSH1008PGQProduct SummaryFeatures Ultra-low ON-resistance, RDS(ON)ParametersValue Unit Low Gate ChargeVDSS 100 V 100% UIS TestedVGS(th)_Typ 3.1 V 100% Vds TestedID(@VGS=10V) 90 A Halogen-free; RoHS-compliantRDS(ON)_Typ(@VGS=10V 7.4 mW AEC-Q101 QualifiedApplications Load Switch PWM Applicat

 5.1. Size:1077K  jiejie micro
 jmsh1008pc jmsh1008pe.pdf pdf_icon

JMSH1008PG

JMSH1008PCJMSH1008PE100V 6.3mW N-Ch Power MOSFETFeaturesProduct SummaryParameter Value Unit Ultra-low RDS(ON) Ultra-low RDS(ON) VDS 100 V Low Gate Charge Low Gate Charge VGS(th)_Typ 3.0 V 100% UIS Tested, 100% R 100% UIS Tested, 100% Rgg Tested Tested ID (@ VGS = 10V) (1) 113 A Pb-free Lead Plating Pb-free Lead Plating RDS(ON)_Typ (@ VGS

 5.2. Size:1194K  jiejie micro
 jmsh1008pk.pdf pdf_icon

JMSH1008PG

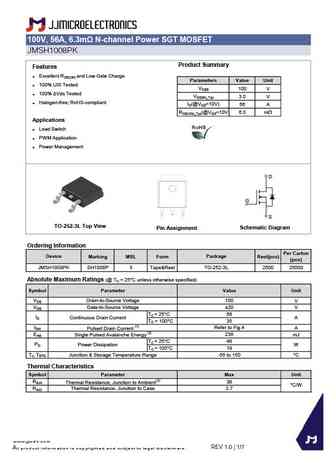

100V, 56A, 6.3m N-channel Power SGT MOSFETJMSH1008PKProduct SummaryFeatures Excellent RDS(ON) and Low Gate ChargeParametersValue Unit 100% UIS TestedVDSS 100 V 100% Vds TestedVGS(th)_Typ 3.0 V Halogen-free; RoHS-compliantID(@VGS=10V) 56 ARDS(ON)_Typ(@VGS=10V 6.3 mWApplications Load Switch PWM Application Power ManagementDG STO-2
