Справочник MOSFET. JMSH1504AC



JMSH1504AC Даташит. Основные параметры и характеристики. Поиск аналогов


   Наименование прибора: JMSH1504AC
   Тип транзистора: MOSFET
   Полярность: N
   Pd ⓘ - Максимальная рассеиваемая мощность: 417 W
   |Vds|ⓘ - Предельно допустимое напряжение сток-исток: 150 V
   |Vgs|ⓘ - Предельно допустимое напряжение затвор-исток: 20 V
   |Id| ⓘ - Максимально допустимый постоянный ток стока: 192 A
   Tj ⓘ - Максимальная температура канала: 175 °C
   tr ⓘ - Время нарастания: 90 ns
   Cossⓘ - Выходная емкость: 772 pf
   Rds ⓘ - Сопротивление сток-исток открытого транзистора: 0.0052 Ohm
   Тип корпуса: TO220


 Аналог (замена) для JMSH1504AC

   - подбор ⓘ MOSFET транзистора по параметрам



JMSH1504AC Datasheet (PDF)

 ..1. Size:1063K  jiejie micro
 jmsh1504ac jmsh1504ae.pdf pdf_icon

JMSH1504AC

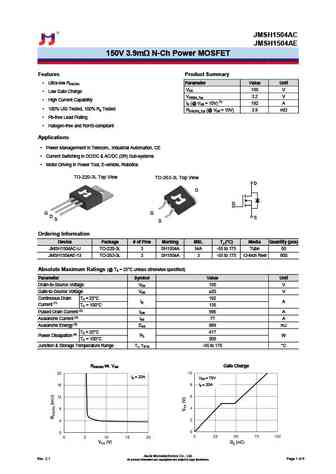

JMSH1504ACJMSH1504AE150V 3.9mW N-Ch Power MOSFETFeatures Product Summary Ultra-low RDS(ON) Parameter Value Unit VDS 150 V Low Gate Charge VGS(th)_Typ 3.2 V High Current Capability ID (@ VGS = 10V) (1) 192 A 100% UIS Tested, 100% Rg Tested RDS(ON)_Typ (@ VGS = 10V) 3.9 mW Pb-free Lead Plating Halogen-free and RoHS-compliantApplications Power Ma

 5.1. Size:292K  jiejie micro
 jmsh1504aeq.pdf pdf_icon

JMSH1504AC

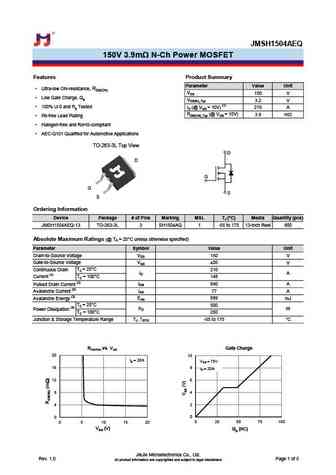

JMSH1504AEQ150V 3.9m N-Ch Power MOSFETFeatures Product SummaryParameter Value Unit Ultra-low ON-resistance, RDS(ON) VDS150 V Low Gate Charge, Qg VGS(th)_Typ3.2 V 100% UIS and Rg Tested ID (@ VGS = 10V) (1) 210 A RDS(ON)_Typ (@ VGS = 10V)3.9 m Pb-free Lead Plating Halogen-free and RoHS-compliant AEC-Q101 Qualified for Automotive Application

 5.2. Size:351K  jiejie micro
 jmsh1504asq.pdf pdf_icon

JMSH1504AC

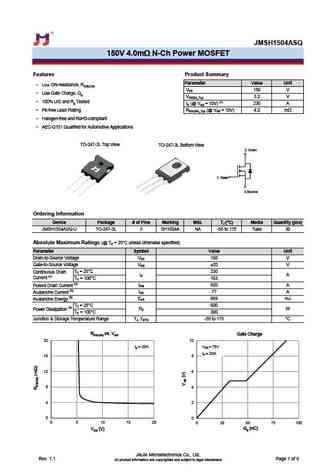

JMSH1504ASQ150V 4.0m N-Ch Power MOSFETFeatures Product SummaryParameter Value Unit Low ON-resistance, RDS(ON) VDS150 V Low Gate Charge, Qg VGS(th)_Typ3.2 V 100% UIS and Rg Tested ID (@ VGS = 10V) (1) 230 A Pb-free Lead Plating RDS(ON)_Typ (@ VGS = 10V)4.0 m Halogen-free and RoHS-compliant AEC-Q101 Qualified for Automotive Applications TO-2

 5.3. Size:332K  jiejie micro
 jmsh1504atl.pdf pdf_icon

JMSH1504AC

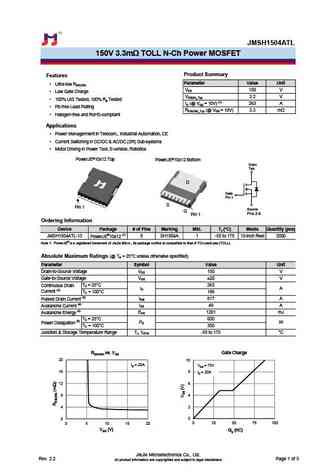

JMSH1504ATL150V 3.3m TOLL N-Ch Power MOSFETProduct SummaryFeaturesParameter Value Unit Ultra-low RDS(ON) VDS150 V Low Gate Charge VGS(th)_Typ3.2 V 100% UIS Tested, 100% Rg Tested ID (@ VGS = 10V) (1) 263 A Pb-free Lead Plating RDS(ON)_Typ (@ VGS = 10V)3.3 m Halogen-free and RoHS-compliantApplications Power Managerment in Telecom., Indu

ПОКАЗАТЬ ЕЩЁ
