JMSH1504NC - аналоги и даташиты транзистора



JMSH1504NC - Даташиты. Аналоги. Основные параметры


   Наименование производителя: JMSH1504NC
   Тип транзистора: MOSFET
   Полярность: N
   Pd ⓘ - Максимальная рассеиваемая мощность: 250 W
   |Vds|ⓘ - Предельно допустимое напряжение сток-исток: 150 V
   |Vgs|ⓘ - Предельно допустимое напряжение затвор-исток: 20 V
   |Id| ⓘ - Максимально допустимый постоянный ток стока: 200 A
   Tj ⓘ - Максимальная температура канала: 150 °C
   tr ⓘ - Время нарастания: 51 ns
   Cossⓘ - Выходная емкость: 783 pf
   Rds ⓘ - Сопротивление сток-исток открытого транзистора: 0.0048 Ohm
   Тип корпуса: TO220


 Аналог (замена) для JMSH1504NC

   - подбор ⓘ MOSFET транзистора по параметрам

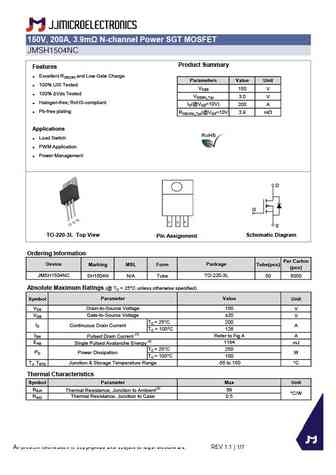

JMSH1504NC Datasheet (PDF)

 ..1. Size:1263K  jiejie micro
 jmsh1504nc.pdf pdf_icon

JMSH1504NC

150V, 200A, 3.9m N-channel Power SGT MOSFETJMSH1504NCProduct SummaryFeatures Excellent RDS(ON) and Low Gate ChargeParametersValue Unit 100% UIS TestedVDSS 150 V 100% Vds TestedVGS(th)_Typ 3.0 V Halogen-free; RoHS-compliantID(@VGS=10V) 200 A Pb-free platingRDS(ON)_Typ(@VGS=10V 3.9 mWApplications Load Switch PWM Application Power Man

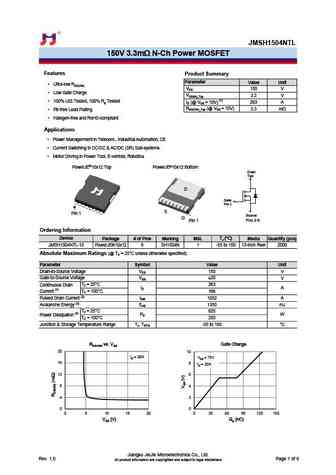

 5.1. Size:352K  jiejie micro
 jmsh1504ntl.pdf pdf_icon

JMSH1504NC

JMSH1504NTL150V 3.3m N-Ch Power MOSFETFeaturesProduct SummaryParameter Value Unit Ultra-low RDS(ON) VDS150 V Low Gate Charge VGS(th)_Typ3.2 V 100% UIS Tested, 100% Rg Tested ID (@ VGS = 10V) (1) 263 A RDS(ON)_Typ (@ VGS = 10V)3.3 m Pb-free Lead Plating Halogen-free and RoHS-compliantApplications Power Managerment in Telecom., Industria

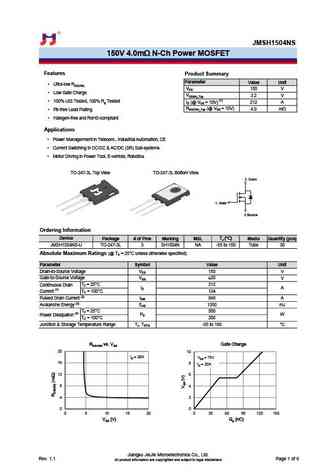

 5.2. Size:350K  jiejie micro
 jmsh1504ns.pdf pdf_icon

JMSH1504NC

JMSH1504NS150V 4.0m N-Ch Power MOSFETFeaturesProduct SummaryParameter Value Unit Ultra-low RDS(ON) VDS150 V Low Gate Charge VGS(th)_Typ3.2 V 100% UIS Tested, 100% Rg Tested ID (@ VGS = 10V) (1) 212 A RDS(ON)_Typ (@ VGS = 10V)4.0 m Pb-free Lead Plating Halogen-free and RoHS-compliantApplications Power Managerment in Telecom., Industrial

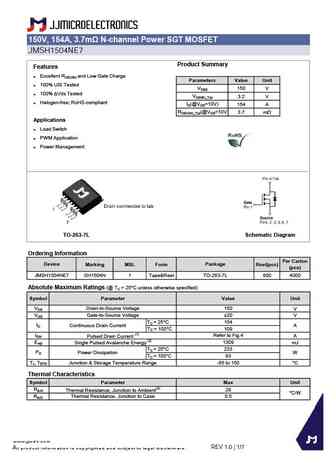

 5.3. Size:1184K  jiejie micro
 jmsh1504ne7.pdf pdf_icon

JMSH1504NC

150V, 154A, 3.7m N-channel Power SGT MOSFETJMSH1504NE7Product SummaryFeatures Excellent RDS(ON) and Low Gate ChargeParametersValue Unit 100% UIS TestedVDSS 150 V 100% Vds TestedVGS(th)_Typ 3.2 V Halogen-free; RoHS-compliantID(@VGS=10V) 154 ARDS(ON)_Typ(@VGS=10V 3.7 mWApplications Load Switch PWM Application Power ManagementTO-263-7L S

ПОКАЗАТЬ ЕЩЁ

Другие MOSFET... JMSH1504AE , JMSH1504AE7 , JMSH1504AEQ , JMSH1504AS , JMSH1504ASQ , JMSH1504ATL , JMSH1504ATLQ , JMSH1504CTL , 75N75 , JMSH1504NE , JMSH1504NE7 , JMSH1504NS , JMSH1504NTL , JMSH1505ATL , JMPE18N20BJ , JMPE34N20BJ , JMPF10N60BJ .
