Справочник MOSFET. JMPF12N60BJ



JMPF12N60BJ Даташит. Основные параметры и характеристики. Поиск аналогов


   Наименование прибора: JMPF12N60BJ
   Тип транзистора: MOSFET
   Полярность: N
   Pd ⓘ - Максимальная рассеиваемая мощность: 28 W
   |Vds|ⓘ - Предельно допустимое напряжение сток-исток: 600 V
   |Vgs|ⓘ - Предельно допустимое напряжение затвор-исток: 30 V
   |Vgs(th)|ⓘ - Пороговое напряжение включения: 4 V
   |Id| ⓘ - Максимально допустимый постоянный ток стока: 12 A
   Tj ⓘ - Максимальная температура канала: 150 °C
   Qg ⓘ - Общий заряд затвора: 45 nC
   tr ⓘ - Время нарастания: 40 ns
   Cossⓘ - Выходная емкость: 180 pf
   Rds ⓘ - Сопротивление сток-исток открытого транзистора: 0.72 Ohm
   Тип корпуса: TO220F


 Аналог (замена) для JMPF12N60BJ

   - подбор ⓘ MOSFET транзистора по параметрам



JMPF12N60BJ Datasheet (PDF)

 ..1. Size:1002K  jiejie micro
 jmpf12n60bj.pdf pdf_icon

JMPF12N60BJ

JMPF12N60BJDescriptionJMP N-channel Enhancement Mode Power MOSFETFeaturesApplications 600V, 12A Load SwitchRDS(ON)

 6.1. Size:393K  jiejie micro
 jmpf12n65bj.pdf pdf_icon

JMPF12N60BJ

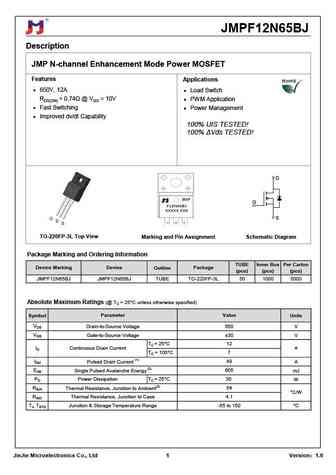

JMPF12N65BJDescriptionJMP N-channel Enhancement Mode Power MOSFETFeaturesApplications 650V, 12A Load SwitchRDS(ON)

 9.1. Size:491K  jiejie micro
 jmpf10n65bj.pdf pdf_icon

JMPF12N60BJ

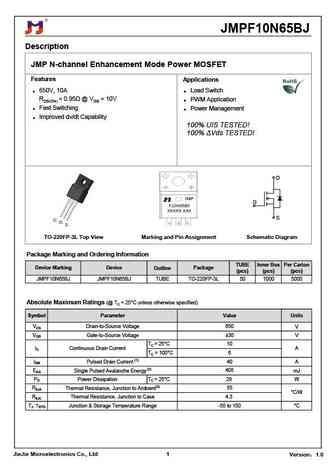

JMPF10N65BJDescriptionJMP N-channel Enhancement Mode Power MOSFETFeaturesApplications 650V, 10A Load SwitchRDS(ON)

 9.2. Size:1002K  jiejie micro
 jmpf16n60bj.pdf pdf_icon

JMPF12N60BJ

JMPF16N60BJDescriptionJMP N-channel Enhancement Mode Power MOSFETFeaturesApplications 600V, 16A Load SwitchRDS(ON)
