Справочник MOSFET. JMSH1010PK



JMSH1010PK Даташит. Основные параметры и характеристики. Поиск аналогов


   Наименование прибора: JMSH1010PK
   Маркировка: SH1010P
   Тип транзистора: MOSFET
   Полярность: N
   Pd ⓘ - Максимальная рассеиваемая мощность: 46 W
   |Vds|ⓘ - Предельно допустимое напряжение сток-исток: 100 V
   |Vgs|ⓘ - Предельно допустимое напряжение затвор-исток: 20 V
   |Vgs(th)|ⓘ - Пороговое напряжение включения: 3.8 V
   |Id| ⓘ - Максимально допустимый постоянный ток стока: 49 A
   Tj ⓘ - Максимальная температура канала: 150 °C
   Qg ⓘ - Общий заряд затвора: 27 nC
   tr ⓘ - Время нарастания: 21 ns
   Cossⓘ - Выходная емкость: 643 pf
   Rds ⓘ - Сопротивление сток-исток открытого транзистора: 0.0098 Ohm
   Тип корпуса: TO252


 Аналог (замена) для JMSH1010PK

   - подбор ⓘ MOSFET транзистора по параметрам



JMSH1010PK Datasheet (PDF)

 ..1. Size:1288K  jiejie micro
 jmsh1010pk.pdf pdf_icon

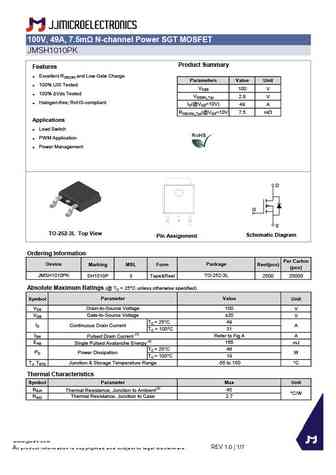

JMSH1010PK

100V, 49A, 7.5m N-channel Power SGT MOSFETJMSH1010PKProduct SummaryFeatures Excellent RDS(ON) and Low Gate ChargeParametersValue Unit 100% UIS TestedVDSS 100 V 100% Vds TestedVGS(th)_Typ 2.9 V Halogen-free; RoHS-compliantID(@VGS=10V) 49 ARDS(ON)_Typ(@VGS=10V 7.5 mWApplications Load Switch PWM Application Power ManagementDG STO-2

 5.1. Size:1274K  jiejie micro
 jmsh1010pc.pdf pdf_icon

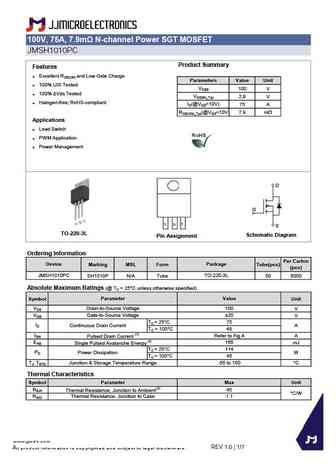

JMSH1010PK

100V, 75A, 7.9m N-channel Power SGT MOSFETJMSH1010PCProduct SummaryFeatures Excellent RDS(ON) and Low Gate ChargeParametersValue Unit 100% UIS TestedVDSS 100 V 100% Vds TestedVGS(th)_Typ 2.9 V Halogen-free; RoHS-compliantID(@VGS=10V) 75 ARDS(ON)_Typ(@VGS=10V 7.9 mWApplications Load Switch PWM Application Power ManagementDG STO-2

 5.2. Size:1190K  jiejie micro
 jmsh1010pg.pdf pdf_icon

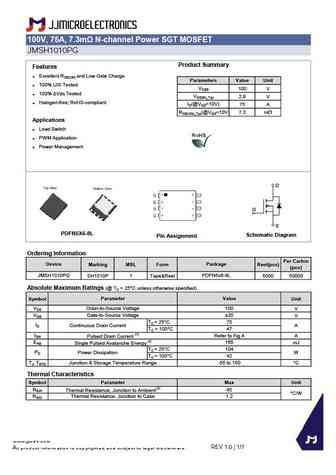

JMSH1010PK

100V, 75A, 7.3m N-channel Power SGT MOSFETJMSH1010PGProduct SummaryFeatures Excellent RDS(ON) and Low Gate ChargeParametersValue Unit 100% UIS TestedVDSS 100 V 100% Vds TestedVGS(th)_Typ 2.9 V Halogen-free; RoHS-compliantID(@VGS=10V) 75 ARDS(ON)_Typ(@VGS=10V 7.3 mWApplications Load Switch PWM Application Power ManagementDG SPDFN

 5.3. Size:1225K  jiejie micro
 jmsh1010pu.pdf pdf_icon

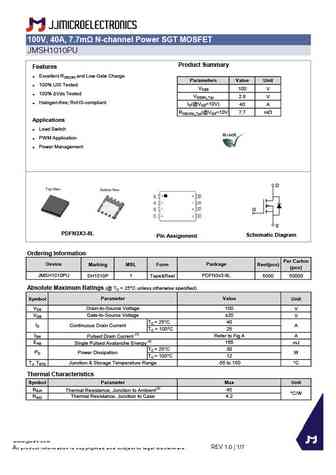

JMSH1010PK

100V, 40A, 7.7m N-channel Power SGT MOSFETJMSH1010PUProduct SummaryFeatures Excellent RDS(ON) and Low Gate ChargeParametersValue Unit 100% UIS TestedVDSS 100 V 100% Vds TestedVGS(th)_Typ 2.8 V Halogen-free; RoHS-compliantID(@VGS=10V) 40 ARDS(ON)_Typ(@VGS=10V 7.7 mWApplications Load Switch PWM Application Power ManagementDG SPDFN

ПОКАЗАТЬ ЕЩЁ
