JMTI320N10A datasheet, аналоги, основные параметры

Наименование производителя: JMTI320N10A

Тип транзистора: MOSFET

Полярность: N

Предельные значения

Pd ⓘ - Максимальная рассеиваемая мощность: 64.4 W

|Vds|ⓘ - Максимально допустимое напряжение сток-исток: 100 V

|Vgs|ⓘ - Максимально допустимое напряжение затвор-исток: 20 V

|Id| ⓘ - Максимально допустимый постоянный ток стока: 30 A

Tj ⓘ - Максимальная температура канала: 150 °C

Электрические характеристики

tr ⓘ - Время нарастания: 24 ns

Cossⓘ - Выходная емкость: 95 pf

RDSonⓘ - Сопротивление сток-исток открытого транзистора: 0.032 Ohm

Тип корпуса: TO251

Аналог (замена) для JMTI320N10A

- подборⓘ MOSFET транзистора по параметрам



JMTI320N10A даташит

 ..1. Size:1204K  jiejie micro
 jmti320n10a.pdf pdf_icon

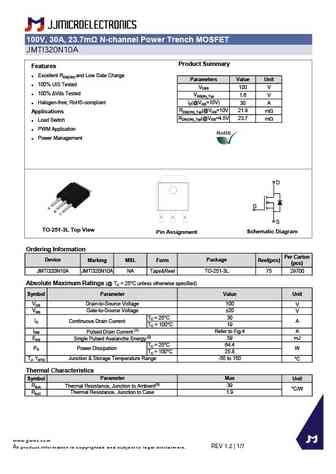

JMTI320N10A

100V, 30A, 23.7m N-channel Power Trench MOSFET JMTI320N10A Product Summary Features Excellent RDS(ON) and Low Gate Charge Parameters Value Unit 100% UIS Tested VDSS 100 V 100% Vds Tested VGS(th)_Typ 1.6 V Halogen-free; RoHS-compliant ID(@VGS=10V) 30 A RDS(ON)_Typ(@VGS=10V 21.9 mW Applications RDS(ON)_Typ(@VGS=4.5V 23.7 mW Load Switch PWM Application

 9.1. Size:1023K  jiejie micro
 jmti3005a.pdf pdf_icon

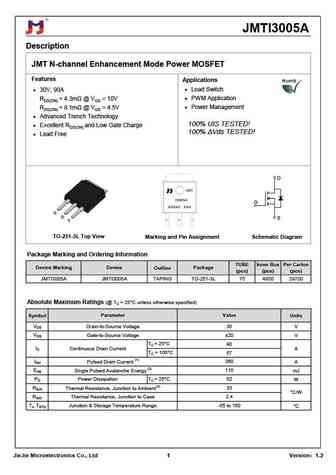

JMTI320N10A

JMTI3005A Description JMT N-channel Enhancement Mode Power MOSFET Features Applications Load Switch 30V, 90A PWM Application RDS(ON)
