JMSL10130AP - аналоги и даташиты транзистора



JMSL10130AP - Даташиты. Аналоги. Основные параметры


   Наименование производителя: JMSL10130AP
   Тип транзистора: MOSFET
   Полярность: N
   Pd ⓘ - Максимальная рассеиваемая мощность: 2.5 W
   |Vds|ⓘ - Предельно допустимое напряжение сток-исток: 100 V
   |Vgs|ⓘ - Предельно допустимое напряжение затвор-исток: 20 V
   |Id| ⓘ - Максимально допустимый постоянный ток стока: 2.4 A
   Tj ⓘ - Максимальная температура канала: 150 °C
   tr ⓘ - Время нарастания: 3.3 ns
   Cossⓘ - Выходная емкость: 47 pf
   Rds ⓘ - Сопротивление сток-исток открытого транзистора: 0.134 Ohm
   Тип корпуса: SOP8


 Аналог (замена) для JMSL10130AP

   - подбор ⓘ MOSFET транзистора по параметрам



JMSL10130AP Datasheet (PDF)

 ..1. Size:350K  jiejie micro
 jmsl10130ap.pdf pdf_icon

JMSL10130AP

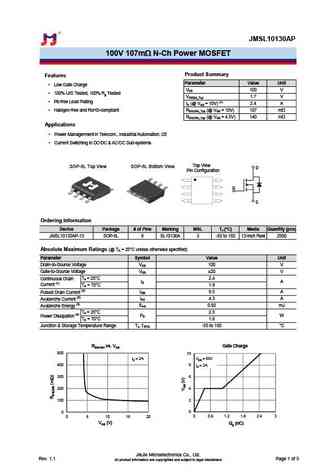

JMSL10130AP100V 107m N-Ch Power MOSFETProduct SummaryFeaturesParameter Value Unit Low Gate Charge VDS100 V 100% UIS Tested, 100% Rg Tested VGS(th)_Typ1.7 V Pb-free Lead Plating ID (@ VGS = 10V) (1) 2.4 A Halogen-free and RoHS-compliant RDS(ON)_Typ (@ VGS = 10V)107 m RDS(ON)_Typ (@ VGS = 4.5V)140 mApplications Power Managerment in Telec

 0.1. Size:329K  jiejie micro
 jmsl10130apd.pdf pdf_icon

JMSL10130AP

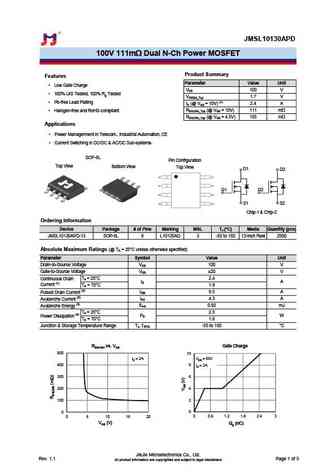

JMSL10130APD100V 111m Dual N-Ch Power MOSFETProduct SummaryFeaturesParameter Value Unit Low Gate Charge VDS100 V 100% UIS Tested, 100% Rg Tested VGS(th)_Typ1.7 V Pb-free Lead Plating ID (@ VGS = 10V) (1) 2.4 A RDS(ON)_Typ (@ VGS = 10V)111 m Halogen-free and RoHS-compliant RDS(ON)_Typ (@ VGS = 4.5V)155 mApplications Power Managerment

 4.1. Size:289K  jiejie micro
 jmsl10130aud.pdf pdf_icon

JMSL10130AP

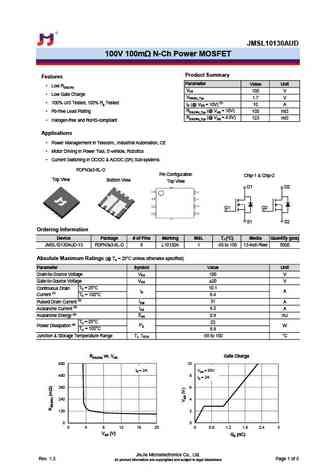

JMSL10130AUD100V 100m N-Ch Power MOSFETProduct SummaryFeaturesParameter Value Unit Low RDS(ON) VDS100 V Low Gate Charge VGS(th)_Typ1.7 V 100% UIS Tested, 100% Rg Tested ID (@ VGS = 10V) (1) 10 A RDS(ON)_Typ (@ VGS = 10V) Pb-free Lead Plating 100 m RDS(ON)_Typ (@ VGS = 4.5V)123 m Halogen-free and RoHS-compliantApplications Power Ma

 4.2. Size:334K  jiejie micro
 jmsl10130ak.pdf pdf_icon

JMSL10130AP

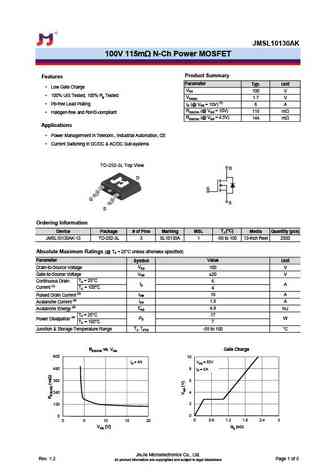

JMSL10130AK100V 115m N-Ch Power MOSFETProduct SummaryFeaturesParameter Typ. Unit Low Gate Charge VDS100 V 100% UIS Tested, 100% Rg Tested VGS(th)1.7 V Pb-free Lead Plating ID (@ VGS = 10V) (1) 6A RDS(ON) (@ VGS = 10V)115 m Halogen-free and RoHS-compliant RDS(ON) (@ VGS = 4.5V)144 mApplications Power Managerment in Telecom., Industria

ПОКАЗАТЬ ЕЩЁ

Другие MOSFET... JMSL1009PG , JMSL1009PK , JMSL1009PP , JMSL1009PUN , JMSL10130AGD , JMSL10130AK , JMSL10130AL , JMSL10130AM , 75N75 , JMSL10130APD , JMSL10130AUD , JMSL10130AY , JMSL10130PUD , JMSL1013AGD , JMSL1018AG , JMTK085P04A , JMTK100N02A .
