JMSL1018AG - аналоги и даташиты транзистора



JMSL1018AG - Даташиты. Аналоги. Основные параметры


   Наименование производителя: JMSL1018AG
   Тип транзистора: MOSFET
   Полярность: N
   Pd ⓘ - Максимальная рассеиваемая мощность: 43 W
   |Vds|ⓘ - Предельно допустимое напряжение сток-исток: 100 V
   |Vgs|ⓘ - Предельно допустимое напряжение затвор-исток: 20 V
   |Id| ⓘ - Максимально допустимый постоянный ток стока: 35 A
   Tj ⓘ - Максимальная температура канала: 150 °C
   tr ⓘ - Время нарастания: 5.1 ns
   Cossⓘ - Выходная емкость: 171 pf
   Rds ⓘ - Сопротивление сток-исток открытого транзистора: 0.0182 Ohm
   Тип корпуса: PDFN5X6-8L


 Аналог (замена) для JMSL1018AG

   - подбор ⓘ MOSFET транзистора по параметрам



JMSL1018AG Datasheet (PDF)

 ..1. Size:312K  jiejie micro
 jmsl1018ag.pdf pdf_icon

JMSL1018AG

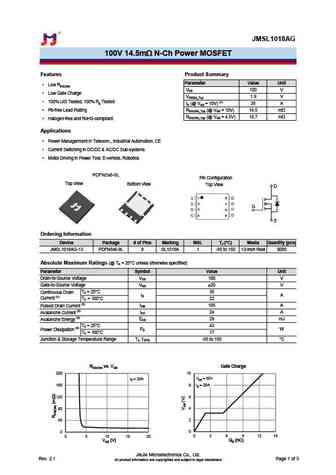

JMSL1018AG100V 14.5m N-Ch Power MOSFETFeatures Product SummaryParameter Value Unit Low RDS(ON) VDS100 V Low Gate Charge VGS(th)_Typ1.9 V 100% UIS Tested, 100% Rg Tested ID (@ VGS = 10V) (1) 35 A Pb-free Lead Plating RDS(ON)_Typ (@ VGS = 10V)14.5 m RDS(ON)_Typ (@ VGS = 4.5V)18.7 m Halogen-free and RoHS-compliantApplications Power Man

 0.1. Size:610K  jiejie micro
 jmsl1018agq.pdf pdf_icon

JMSL1018AG

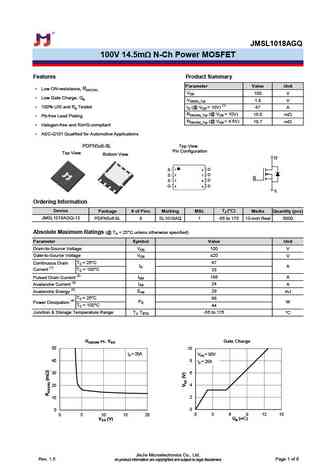

JMSL1018AGQ100V 14.5mW N-Ch Power MOSFETFeatures Product SummaryParameter Value Unit Low ON-resistance, RDS(ON) VDS100 V Low Gate Charge, Qg VGS(th)_Typ1.8 V 100% UIS and Rg Tested ID (@ VGS = 10V) (1) 47 A RDS(ON)_Typ (@ VGS = 10V)15.0 mW Pb-free Lead Plating RDS(ON)_Typ (@ VGS = 4.5V)18.7 mW Halogen-free and RoHS-compliant AEC-Q101 Qualifi

 0.2. Size:351K  jiejie micro
 jmsl1018agd.pdf pdf_icon

JMSL1018AG

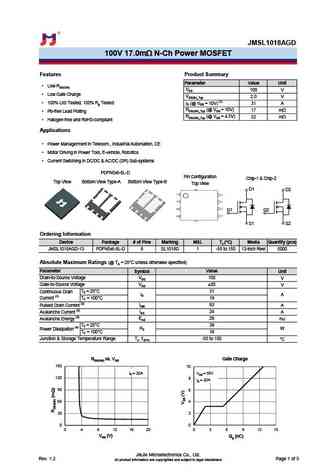

JMSL1018AGD100V 17.0m N-Ch Power MOSFETFeatures Product SummaryParameter Value Unit Low RDS(ON) VDS100 V Low Gate Charge VGS(th)_Typ2.0 V 100% UIS Tested, 100% Rg Tested ID (@ VGS = 10V) (1) 31 A RDS(ON)_Typ (@ VGS = 10V)17 m Pb-free Lead Plating RDS(ON)_Typ (@ VGS = 4.5V)22 m Halogen-free and RoHS-compliantApplications Power Mana

 5.1. Size:530K  jiejie micro
 jmsl1018akq.pdf pdf_icon

JMSL1018AG

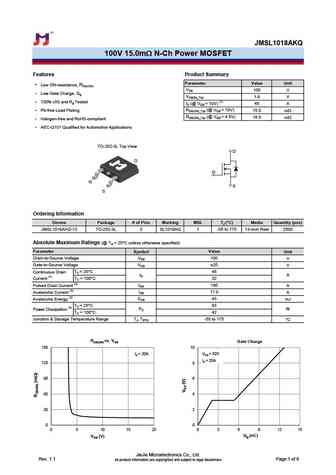

JMSL1018AKQ100V 15.0mW N-Ch Power MOSFETFeatures Product SummaryParameter Value Unit Low ON-resistance, RDS(ON) VDS100 V Low Gate Charge, Qg VGS(th)_Typ1.9 V 100% UIS and Rg Tested ID (@ VGS = 10V) (1) 45 A Pb-free Lead Plating RDS(ON)_Typ (@ VGS = 10V)15.0 mW RDS(ON)_Typ (@ VGS = 4.5V)19.5 mW Halogen-free and RoHS-compliant AEC-Q101 Qualified
