AP3100A datasheet, аналоги, основные параметры

Наименование производителя: AP3100A  📄📄

Тип транзистора: MOSFET

Полярность: N

Предельные значения

Pd ⓘ - Максимальная рассеиваемая мощность: 1.6 W

|Vds|ⓘ - Максимально допустимое напряжение сток-исток: 30 V

|Vgs|ⓘ - Максимально допустимое напряжение затвор-исток: 20 V

|Id| ⓘ - Максимально допустимый постоянный ток стока: 8 A

Tj ⓘ - Максимальная температура канала: 150 °C

Электрические характеристики

tr ⓘ - Время нарастания: 19 ns

Cossⓘ - Выходная емкость: 175 pf

RDSonⓘ - Сопротивление сток-исток открытого транзистора: 0.012 Ohm

Тип корпуса: SOT23

  📄📄 Копировать

Аналог (замена) для AP3100A

- подборⓘ MOSFET транзистора по параметрам

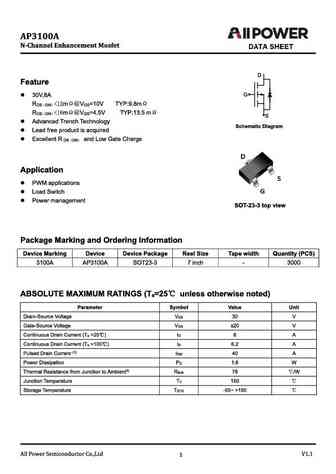

AP3100A даташит

 ..1. Size:802K  allpower
 ap3100a.pdf pdf_icon

AP3100A

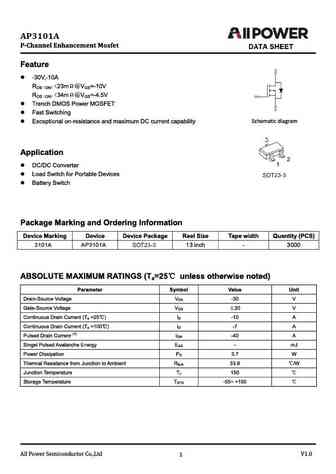

 9.1. Size:622K  allpower
 ap3101a.pdf pdf_icon

AP3100A

AP3101A 3101A AP3101A AP3101A AP3101A AP3101A AP3101A AP3101A SOT23-3
