ASDM3401ZA datasheet, аналоги, основные параметры

Наименование производителя: ASDM3401ZA

Маркировка: 3401

Тип транзистора: MOSFET

Полярность: P

Предельные значения

Pd ⓘ - Максимальная рассеиваемая мощность: 0.35 W

|Vds|ⓘ - Максимально допустимое напряжение сток-исток: 30 V

|Vgs|ⓘ - Максимально допустимое напряжение затвор-исток: 12 V

|Id| ⓘ - Максимально допустимый постоянный ток стока: 4.2 A

Tj ⓘ - Максимальная температура канала: 150 °C

Электрические характеристики

|VGSth|ⓘ - Пороговое напряжение включения: 1.5 V

tr ⓘ - Время нарастания: 3.2 ns

Cossⓘ - Выходная емкость: 115 pf

RDSonⓘ - Сопротивление сток-исток открытого транзистора: 0.065 Ohm

Тип корпуса: SOT23

Аналог (замена) для ASDM3401ZA

- подборⓘ MOSFET транзистора по параметрам



ASDM3401ZA даташит

 ..1. Size:532K  ascend
 asdm3401za.pdf pdf_icon

ASDM3401ZA

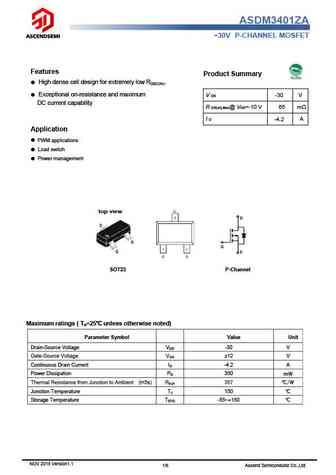

ASDM3401ZA -30V P-CHANNEL MOSFET Features Product Summary High dense cell design for extremely low RDS(ON). Exceptional on-resistance and maximum V DS -30 V DC current capability R DS(on),Max@ VGS=-10 V 65 m I D -4.2 A Application PWM applications Load switch Power management top view D G S SOT23 P-Channel Maximum ratings ( Ta=25 unless otherwis

 5.1. Size:558K  ascend
 asdm3401zb.pdf pdf_icon

ASDM3401ZA

ASDM3401ZB -30V P-CHANNEL MOSFET FEATURES Product Summary High dense cell design for extremely low RDS(ON). Exceptional on-resistance and maximum DC current capability V DS -30 V R DS(on),Max@ VGS=-10 V 65 m Application I D -4.2 A PWM applications Load switch Power management top view D G S SOT-23 Maximum ratings ( Ta=25 unless otherwise noted)

 6.1. Size:1151K  ascend
 asdm3401.pdf pdf_icon

ASDM3401ZA

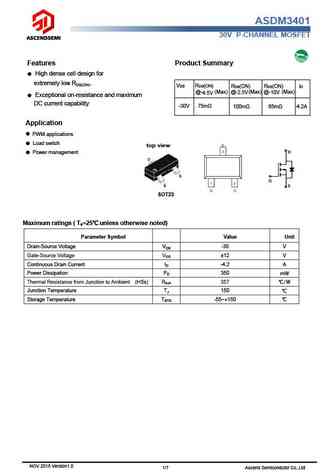

ASDM3401 30V P-CHANNEL MOSFET Features Product Summary High dense cell design for extremely low RDS(ON). VDS RDS(ON) RDS(ON) RDS(ON) ID @-2.5V (Max) @-10V (Max) @-4.5V (Max) Exceptional on-resistance and maximum DC current capability m -30V 75 100m 65m -4.2A Application PWM applications Load switch top view D Power management G S SOT23

 7.1. Size:418K  ascend
 asdm3400za.pdf pdf_icon

ASDM3401ZA

ASDM3400ZA 30V N-Channel MOSFET General Features Product Summary High Power and current handing capability VDS 30 V Lead free product is acquired RDS(on),Typ.@ VGS=10 V 29 m Surface Mount Package ID 5.8 A Available in SOT23 Package Applications PWM applications Load switch Power management SOT23 Top View N-channel Absolute Maximum Ratings TA=25
